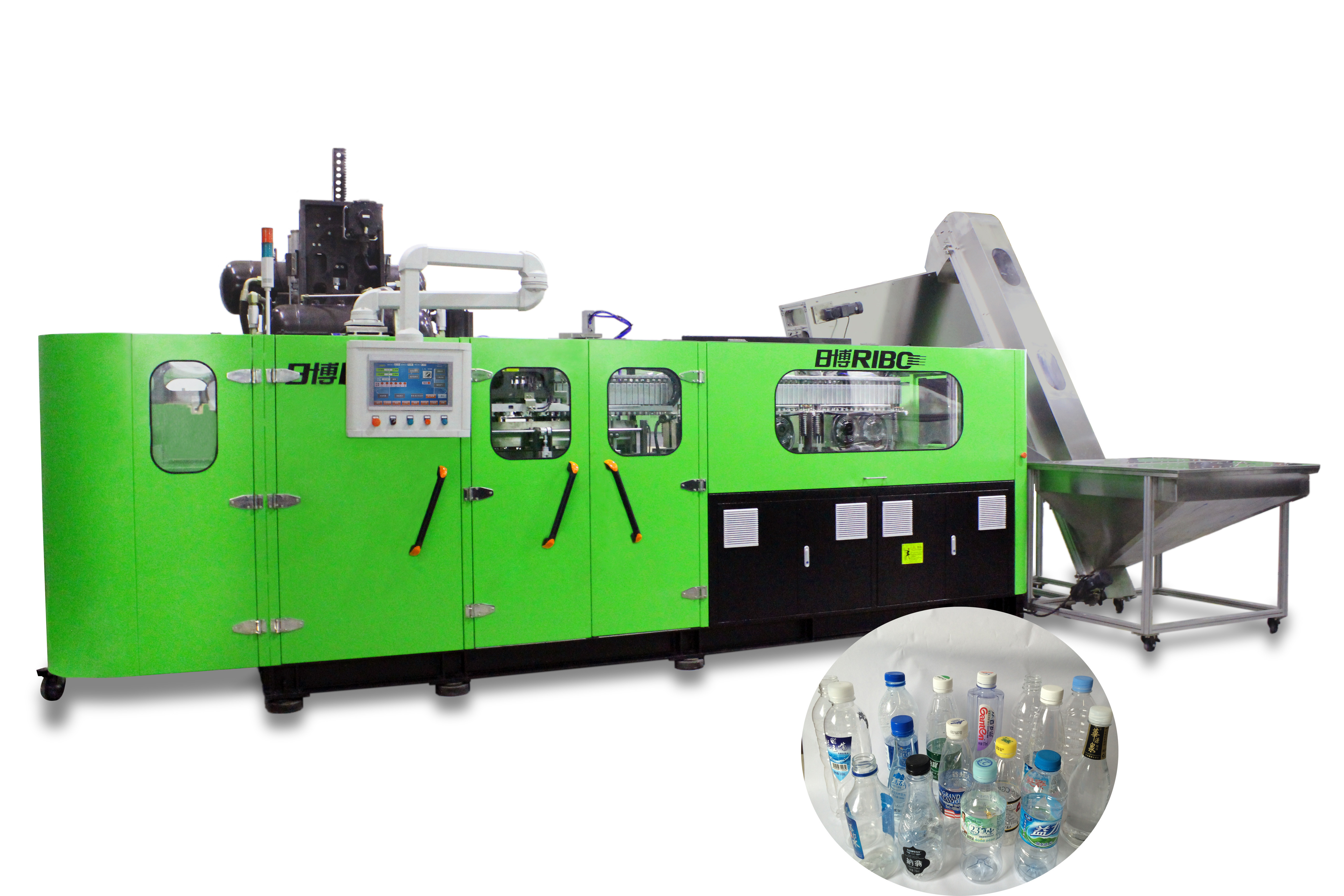

| مكان المنشأ: | قوانغتشو، الصين |
|---|---|
| اسم العلامة التجارية: | RIBO |
| رقم الموديل: | RiBo-8CR2L |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | يتم تعبئة آلة النفخ الرئيسية ونظام التغذية التشكيلية بواسطة لوح خشبي |
| وقت التسليم: | 120 يوم |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100 قطعة / سنة |
| الملعب تجويف: | 120 ملم | تشكيل درجة حرارة التسخين: | 38 مم |
|---|---|---|---|
| رقم كاف.: | 8 | حجم الحاوية القصوى: | 2 لتر |
| نطاق قطر العنق: | 18 ~ 30 ملم | قطر الحاوية الأقصى: | 114 مم |
| أقصى ارتفاع للحاوية: | 320 ملم | انتاج |: | 16000 ~ 12000 بف |
| القوة المصنفة: | 147 كيلو واط / ساعة | استهلاك الطاقة: | 48 ~ 68 كيلو واط / ساعة |
| ضمان: | سنة واحدة | توفير خدمة ما بعد البيع: | المهندسون المتاحون لخدمة الماكينات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو ، التكليف وا |
| إبراز: | آلة نفخ القوالب الأوتوماتيكية 12000BPH,آلة نفخ القوالب الأوتوماتيكية 16000BPH,آلة نفخ القوالب الأوتوماتيكية 147 KW / H |
||
تطوير التكنولوجيا
تطبيق نظام المؤازرة PLC:
تم اعتماد نظام تحكم الحركة Omron (نوع وحدة التكامل) ، باستخدام نظام PTO (وحدة تحديد المواقع المؤازرة) للحصول على درجة عالية
تحديد المواقع بسرعة ، تقوم مستشعرات القرب بالبحث في موقع الهدف المداري ، وإرسال إشارات عالية السرعة إلى نظام المؤازرة.ال
يتم الكشف عن موضع المسار عبر الإنترنت بواسطة المشفر الدوار عالي الدقة المدمج في محرك سيرفو ، وإرسال المعلومات مرة أخرى
إلى نظام التحكم ، أخيرًا ، يتم تنفيذ تحديد المواقع بسرعة عالية عن طريق وحدة تحديد المواقع.
تطبيق محرك سيرفو
آلية حركة القالب: اعتماد محرك سيرفو يربط صندوق التروس ، ونظام النقل المتزامن
تم تبنيها لتحقيق الحركة الترددية لأعلى ولأسفل لآليتي المفصلتين على جانبي القالب التي تم سحبها بواسطة اثنين
قضبان الربط على التوالي.بهذه الطريقة ، يتحرك اللوحان اللذان يحملان القالب في المنتصف بشكل معاكس أو باتجاه بعضهما البعض ، أي
يُعرف عمومًا باسم فتح وإغلاق القالب.عجلة السحب التي يقودها محرك سيرفو تقوم بجولات في اتجاه عقارب الساعة
بشكل مستمر ، مما يقلل من تأثير الطاقة والارتداء ، يجعل تثبيت القالب أكثر سلاسة.كل جولة تؤدي إلى
دورة كاملة لحركة لوحات حمل القالب ------ فتح وإغلاق.أيضا ارتفاع ضغط الهواء فائق الشحن قفل القالب
يتم تطبيق الآلية التي تقلل التأثير بين ألواح القالب وتحمي القوالب بشكل فعال.الى جانب ذلك ، فإنه يساعد
تقليل ظهور خطوط الفصل على الزجاجات الجاهزة.تم تصميم آلية حركة القالب المدفوعة بمحرك سيرفو و
تم إنشاؤه بناءً على تحليل محاكاة هندسي صارم ، مما يضمن أن سلسلة حركات القالب بسيطة ودقيقة ،
ثابت وسريع ، مما يجعل وقت الدورة 0.2 ~ 0.4 ثانية.
آلية نقل حاملي التسخين بالتشكيل والتغذية: عجلة نجمة التغذية التشكيل و
يتم تشغيل آلية نقل حاملي التسخين المسبق بواسطة خطوة محرك نوع ربط الحزام المتزامن بمحرك سيرفو.ل
نظام التسخين الدوراني التشكيل ، يتم التحكم في حاملات التسخين التشكيلية بواسطة محرك متغير التردد ، التشكيلات (عنق التشكيل هو
أعلى) هي تسخين دوار 360 درجة دون انقطاع ، درجة تسخين مسبقة التشكيل 48 مم ، يتم تسخين المزيد من التشكيلات دون انقطاع
ضمن نفس المسافة ، مما يحسن الكفاءة وتوفير الطاقة فوق 40٪.يتم استخدام نفس المحرك المؤازر
تعمل بشكل متزامن على مسار منزلق لتدوير وضع خطوة عالية السرعة لتبسيط الهيكل ، مما يجعل
يتدرج المسار سريعًا ومستقرًا ، ويقصر وقت دورة الإنتاج ويحسن بشكل كبير من كفاءة الإنتاج.
الأداء بعد آلية التسخين / النغمة المتغيرة: يتم اعتماد هذه الميكانيكية بمحرك مؤازر لتوصيل المسمار
مباشرة ، المسمار يستدير ، تم تغيير الملعب من 48 مم إلى 96 مم مباشرة ، تم تغيير الهيكل لضمان ارتفاع
سرعة ودقة أداء المناولة بين الآليتين.

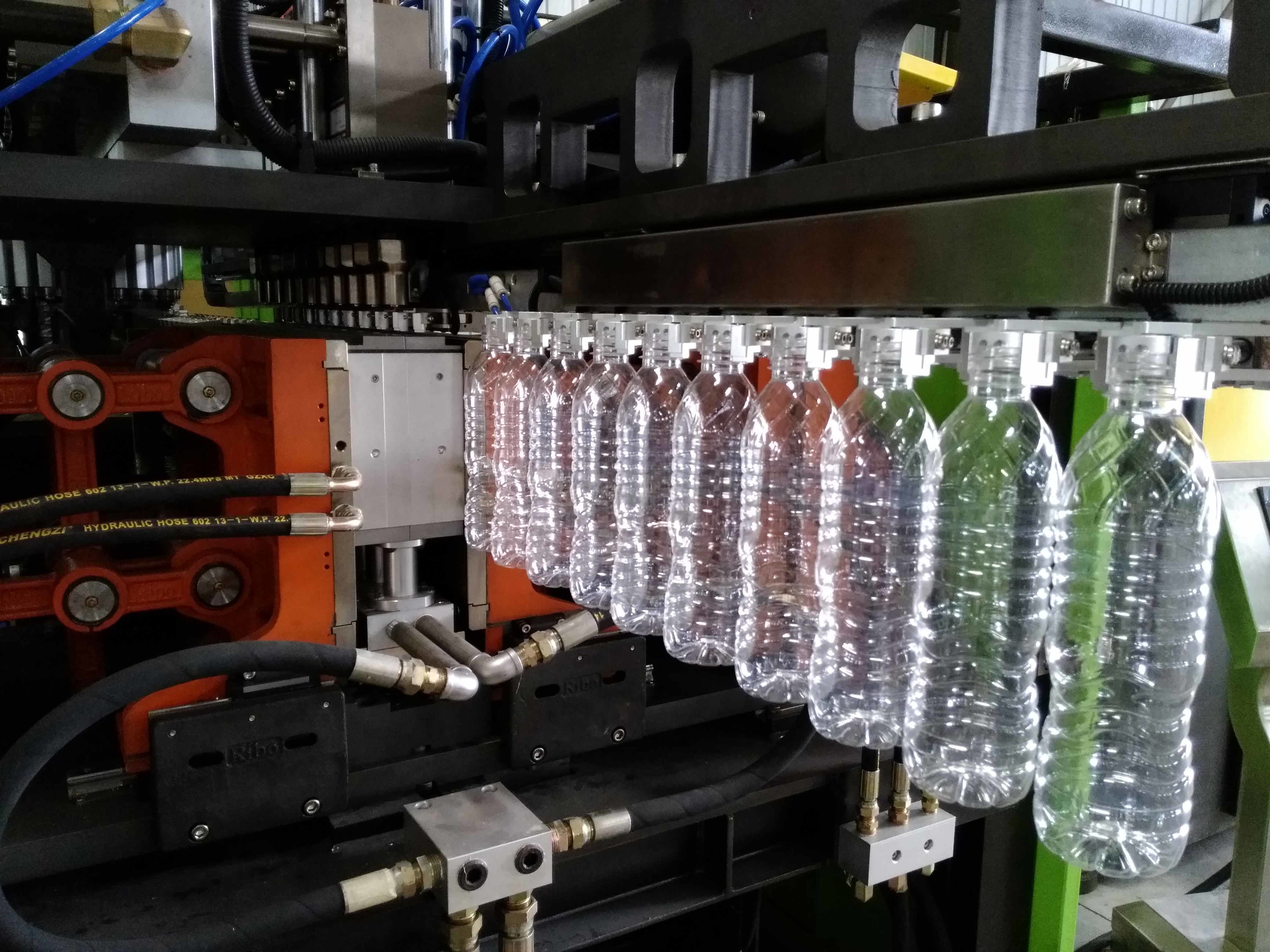

نظام نقل التشكيل مع القابض وآلية تغذية الزجاجة: يتم توصيل التشكيلات الساخنة في قالب النفخ و
يتم تغذية الزجاجات النهائية للخارج مدفوعة بنفس محرك سيرفو والحزام المتزامن ، لضمان السرعة العالية والدقة
هاتين الحركتين.
آلية التمدد (التمدد السفلي): يتم تشغيل قضبان التمدد بواسطة محرك مؤازر دفعة واحدة ، والذي
يضمن تزامن حركة القضبان ويسهل إجراء الضبط قبل الإنتاج.(بعد
تبديل قالب النفخ ، يجعل من الأسهل بكثير ضبط ارتفاع قضبان التمدد ، فقط تحتاج إلى إدخال البيانات على
شاشة تعمل باللمس ، بدلاً من إجراء الضبط يدويًا.)
تطبيق نظام التسخين الحراري
يتم استخدام نظام التحكم المعياري في فرن التسخين الفارغ للقارورة الحرارية ، والذي يستخدم مصابيح الأشعة تحت الحمراء والعاكس من أجل
تشكيل التسخين.بعد تحديد قيمة درجة الحرارة ، يمكن للجهاز ضبط جهد الخرج تلقائيًا وفقًا لـ
دون التأثر بتذبذب الجهد وتغير درجة حرارة البيئة.في الوقت نفسه ، يتم تبريده أيضًا بواسطة
تدوير الهواء يتم التحكم فيه بواسطة محول التردد ، والذي يمكن أن يضمن بشكل فعال درجة حرارة التدفئة الداخلية وثباتها
درجة حرارة أفران التسخين ، وجعل سطح كل شكل ودرجة حرارته الداخلية يسخن بشكل موحد.
علاوة على ذلك ، فإن الزجاجة تدور 360 درجة في أفران التسخين ، بحيث يمكن تسخين كل جانب من جوانب التشكيل بالتساوي ،
يحسن إنتاجية الزجاجة المنفوخة ونطاق القدرة على التكيف للأشكال ذات الجدران السميكة.
تطبيق منظم الجهد الكامل ذو الحلقة المغلقة في نظام التسخين المسبق:
يتم التحكم في درجة حرارة أفران التسخين بواسطة منظم الجهد الكامل ذو الحلقة المغلقة (مع التغذية المرتدة) والذي
تم تطويره بشكل مستقل من قبل شركة RiBo.يكتشف جهاز التحكم جهد الخرج (القيمة المحددة) ويضبطه عند المسح
تردد 218 مرة في الثانية ، وذلك لتحقيق تأثير الجهد الناتج بالتساوي وحل مشكلة عدم الاستقرار
تأثير التسخين الناجم عن التذبذب الحراري لعنصر التسخين (المصابيح) بسبب تذبذب الجهد في مصدر الطاقة.في
بالإضافة إلى ذلك ، يتفاعل نظام التحكم في الحلقة المغلقة ويتعاون مع التحكم في درجة الحرارة الثابتة لأفران التسخين الأصلية
النظام ، مما يحسن بشكل كبير تقلب درجة حرارة التسخين الناجم عن تغير درجة الحرارة البيئية.عن طريق تطبيق
التكنولوجيا المذكورة أعلاه في آلة نفخ الزجاجة ، يميل توحيد التسخين واستقرار كل تشكيل إلى أن يكون تمامًا
متسقة ، والتي تضمن أخيرًا استقرار وتوحيد تأثير نفخ الزجاجة لكل تجويف.هذه الوحدة ذات الحلقة المغلقة لها
تم تحسين الأداء العام لمعدات نفخ الزجاجة.
الآلة مجهزة بكشف درجة حرارة التشكيل في نهاية فرن التسخين الأخير ، إذا كانت درجة حرارة التشكيل
لا تصل إلى درجة حرارة النفخ ، تدخل التشكيلات في قالب النفخ ولكن لا تهب ، مما يوفر الهواء.
المقياس التقني
| العناصر | وحدة | نموذج | |
| RiBo-8CR2L | |||
| مواصفات صب. | التشكيل الملعب | مم | 120 |
| بريفورم تدفئة الملعب | مم | 38 | |
| رقم كاف. | كاف. | 8 | |
| مواصفات الحاوية. | الحجم الأقصى للحاوية | إل | 2 |
| نطاق قطر العنق | مم | 18 ~ 30 | |
| أقصى قطر للحاوية | مم | 114 | |
| أقصى ارتفاع للحاوية | مم | 320 | |
| المخرجات النظرية | bph | 16000 ~ 12000 | |
| مواصفات الطاقة. | القوة المصنفة | كيلوواط | 147 |
| استهلاك الطاقة | كيلوواط | 48 ~ 68 | |
| مواصفات الضاغط. | ضغط النفخ | الآلام والكروب الذهنية | 2.5 ~ 3.2 |
| استهلاك الهواء | م 3 / دقيقة | 8 ~ 10 | |
| مواصفات الماكينة الرئيسية. | بحجم | مم | 7869 * 3400 * 3200 |
| وزن | كلغ | 10500 | |
| * نظرًا لمواصفات التطوير التقني المستمر ، سيتم تحسينها دون إشعار مسبق. | |||
| * تصميمات خاصة تتوافق مع احتياجات العملاء. | |||
