| مكان المنشأ: | قوانغدونغ ، الصين |
|---|---|
| اسم العلامة التجارية: | RiBo |
| رقم الموديل: | BLMS-9000 (إصدار مخصص) |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | سيتم تعبئة الماكينة الرئيسية ونظام التغذية التشكيلية بواسطة لوح خشبي ، وقطع الغيار ، وسيتم تعبئة قال |
| وقت التسليم: | 75 ~ 90 يومًا |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، موني جرام ، D / P ، D / A |
| القدرة على العرض: | 15 مجموعة / شهر |
| الجهد االكهربى: | 380V / 3PH / 50HZ ، حسب الطلب | شرط: | جديد |
|---|---|---|---|
| تطبيق: | زجاجة | توفير خدمة ما بعد البيع: | المهندسون المتاحون لخدمة الماكينات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو ، التركيب ال |
| وزن: | 5500 كجم | ضمان: | 1 سنة ، 12 شهر |
| معالجة البلاستيك: | حيوان اليف | تلقائي: | نعم |
| نوع ضربة صب: | صب ضربة تمتد | اسم المنتج: | آلة نفخ الزجاجة PET الأوتوماتيكية / آلة نفخ الزجاجة البلاستيكية ، آلة التشكيل بالنفخ الأوتوماتيكية ، |
| سعة: | 10000 ~ 9000 برميل في الساعة لزجاجة PET سعة 500 مل ، 3300 ~ 3000 برميل في الساعة لزجاجة 1500 مل | اللون: | باب أخضر وإطار أسود للماكينة |
| استعمال: | صنع زجاجة PET ، زجاجة ماء ، مجال صيدلاني ، مستحضرات تجميل | نوع الجهاز: | آلة تصنيع الزجاجات البلاستيكية عالية السرعة ، آلة تشكيل الزجاجة |
| اسم: | آلة نفخ الزجاجة البلاستيكية الأوتوماتيكية بالكامل ، آلة نفخ الزجاجة الأوتوماتيكية ذات 4 تجويف | الكلمات الدالة: | آلة نفخ الزجاجة ، آلة نفخ الزجاجة PET |
| نموذج: | BLMS-9000 (إصدار مخصص) | الملعب تجويف: | 76 مم |
| تشكيل درجة حرارة التسخين: | 76 مم | رقم التجويف: | 6 |
| نطاق قطر العنق: | 18 ~ 38 ملم | حجم الحاوية القصوى: | 1500 مل |
| قطر الحاوية الأقصى: | 70/105 ملم | أقصى ارتفاع للحاوية: | 320 ملم |
| انتاج |: | 10000 ~ 9000BPH ل 500 مل | القوة المصنفة: | 98 كيلو واط |
| استهلاك الطاقة: | 45 ~ 55 كيلو واط | ضغط النفخ: | 2.5 ~ 3.2 ميجا باسكال |
| تستهلك الهواء: | 6 ~ 7 م 3 / دقيقة | حجم الجهاز كله: | 5191 * 4864 * 3200 مم |
| إبراز: | 6 تجويف مزدوج محطة ضربة صب الإله,5500kg مزدوجة محطة ضربة صب آلة,5191 * 4864 * 3200mm محطة مزدوجة ضربة صب الإله |
||

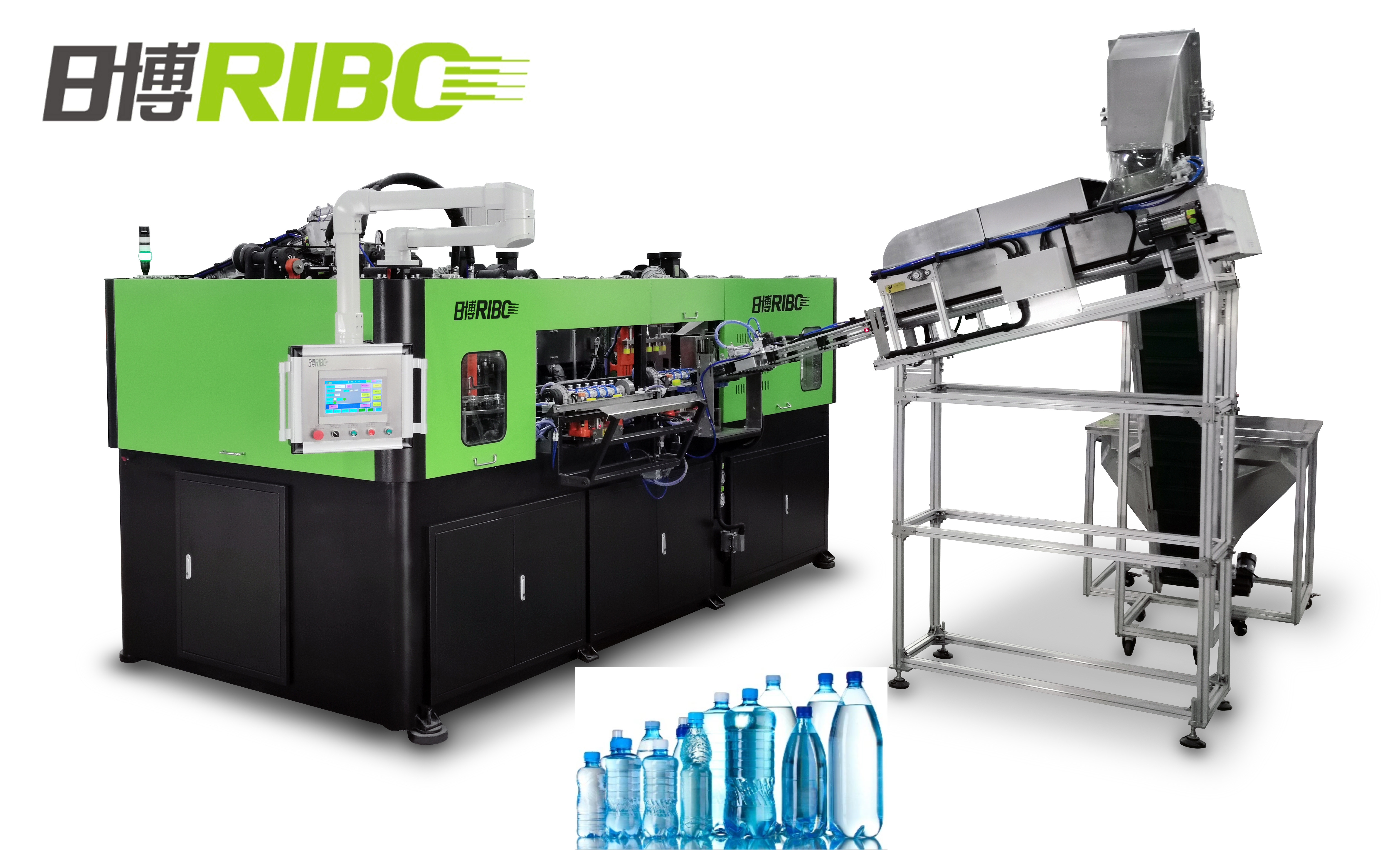

آلة نفخ القوالب الأوتوماتيكية أفضل سعر لزجاجة ماء PET / زجاجة مشروبات غازية
تقديم آلة سلسلة BLMS
I. الملخص
آلة التشكيل بالنفخ الخطية من سلسلة BLMS عبارة عن منفاخ PET أوتوماتيكي عالي السرعة تم تصميمه وتطويره باستخدام أحدث تقنيات نفخ الزجاجات في الوقت الحاضر ، ويمكن وصف مزاياها بأنها سريعة ومستقرة وبسيطة وعامة الغرض وآمنة بيئيًا.إنها قابلة للتطبيق بشكل أساسي في التعبئة الباردة بالنفخ والتعبئة بالحرارة المتوسطة ، حاويات PET لمياه الشرب ، والمشروبات ، والأغذية ، والمنتجات الكيماوية اليومية ، وما إلى ذلك. تنتج الآلة بوفرة بكفاءة عالية. وقد تمت زيادة قدرة كل تجويف إلى1600 برميل في الساعةمن 1000 برميل في الساعة الأصلي عندما يكون حجم الزجاجة مساويًا أو أقل من 600 مل على التوالي ، والتي يمكن أن تلبي متطلبات العملاء الراقية.مجهزة بنظام التحميل التلقائي ، تعمل الماكينة تلقائيًا بشكل كامل مع أداء ثابت وسرعة عالية ، دون أي تدخل من المشغل أثناء العمليات بأكملها.وفقًا لذلك ، يمكن تقليل فرص التلوث بشكل واضح ، مما يضمن جودة المنتجات.
ثانيًا.تطوير التكنولوجيا
أنا.ابتكار نظام قفل القالب
تم اعتماد محرك سيرفو لدفع حركة حامل القالب المكون من 4 قطع وتم تجهيز آلية قفل القالب فائقة الشحن بالضغط العالي.لقد تم تطوير آلية تثبيت وفتح القالب هذه بنجاح من قبل أنفسنا على مدى عشرات السنين من الممارسة والتي تعد الآن أكثر آليات التثبيت والفتح كفاءة المطبقة على آلات التشكيل بالنفخ الخطية المحلية.وقت دورة حركة القالب هو 0.4 ~ 0.5 ثانية فقط.وفي الوقت نفسه ، فإن الحركة بأكملها دقيقة ومستقرة وسريعة بينما تم إطفاء التأثير بين ألواح القالب ، والذي يمكن أن يحمي القوالب بشكل فعال ويقلل من رؤية خطوط الفصل على الزجاجات النهائية.
ثانيا.تطبيق نظام المؤازرة PLC
تم اعتماد نظام المؤازرة لإجراء تحديد المواقع الفوري ، والتقاط الموضع المستهدف للمدار مع اقتراب مفتاح الاستشعار الذي يرسل بعد ذلك إشارات سريعة إلى نظام المؤازرة PLC.ثم يكتشف المبرمج الدوار المصنع في المحرك المؤازر موقع المدار على الخط ثم يرسل المعلومات إلى نظام التحكم.وبالتالي ، سيتم إجراء التوجيه بواسطة PLC ووحدة تحديد المواقع.
ثالثا.تطبيق محرك سيرفو
آلية حركة القالب:تم اعتماد نظام النقل المتزامن المخفض للمحرك المؤازر لتلبية الحركة الترددية لأعلى ولأسفل لآليتي المفصلتين على جانبي القالب بواسطة قضبان ربط على التوالي.بهذه الطريقة ، يتحرك لوحان القالب في المنتصف بشكل معاكس أو باتجاه بعضهما البعض ، وهو ما يُعرف عمومًا باسم فتح وإغلاق القالب.عجلة السحب التي يقودها محرك سيرفو تقوم بجولات في اتجاه عقارب الساعة بشكل مستمر.كل جولة تؤدي إلى دورة كاملة من حركة ألواح القوالب ------ الفتح والإغلاق.يتم أيضًا تطبيق آلية قفل القالب فائقة الشحن بالهواء عالي الضغط والتي تعمل على تقوية التأثير بين ألواح القالب وتحمي القوالب بشكل فعال.إلى جانب ذلك ، فهو يساعد في تقليل رؤية خطوط الفصل على الزجاجات الجاهزة.تم تصميم آلية حركة القالب المدفوعة بمحرك سيرفو وإنشاءها بناءً على تحليل محاكاة هندسي صارم ، مما يضمن أن سلسلة حركات القالب بسيطة ودقيقة ومتسقة وسريعة ، مما يجعل وقت الدورة 0.3 ~ 0.5 ثانية.

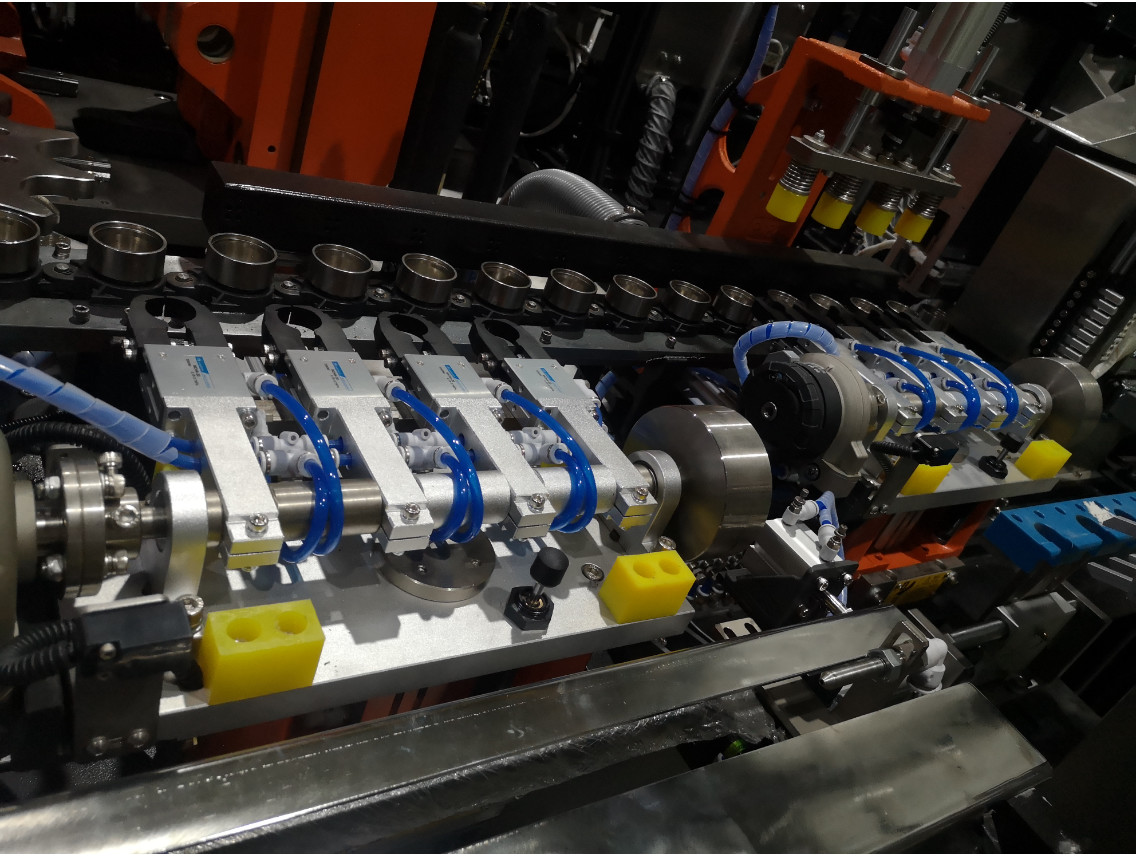

آلية التنقل:إن حركات النقل للتسخين المسبق والتوصيل والتغذية بالخارج كلها نتائج السرعة العالية المتزامنة والموضع الدقيق لمحرك مؤازر.(تم اعتماد محرك مؤازر لقيادة الظرف ، وتحرك الظرف بشكل دائري ، وتكتمل دورة التنقل. وهذا يعني أنه في هذه الأثناء ، يؤدي تحميل 4 قطع ، 4 قطع من أداء التسخين في قالب النفخ ، 4 قطع من الزجاجات النهائية خارج بواسطة الروبوت.) شريط التمرير الذي يخطو في المدار سريع ومستقر مع وقت دورة أقل وكفاءة أعلى.
آلية التمدد: يتم تشغيل قضبان التمدد بواسطة محرك مؤازر دفعة واحدة ، مما يضمن تزامن حركة القضبان ويسهل إجراء الضبط قبل الإنتاج.
(بعد تبديل قالب النفخ ، يسهل تعديل ارتفاع قضبان التمدد ، ما عليك سوى إدخال البيانات على شاشة اللمس ، ولا حاجة لإجراء الضبط يدويًا.)
ⅳ.نظام تدفئة موفر للطاقة
باستخدام أحدث تقنيات مصباح الأشعة تحت الحمراء الموفر للطاقة ، يكون اختراق المصباح أقوى وأكثر اتساقًا!وبالمقارنة مع المصابيح التقليدية ، يمكنها توفير الكهرباء بنسبة تصل إلى 30-20٪.
يعتمد السخان الحراري المتجانس على الانعكاس التلقائي ونظام تعديل الحلقة المغلقة والذي يتم توفير الطاقة باستمرار بشكل متناسب ، ولا يتأثر بتذبذب الجهد.يمكن التحكم في كل أنبوب مصباح في السخان بشكل فردي.علاوة على ذلك ، تم تجهيز السخانات بنظام تبريد الهواء المتداول المتحكم فيه بواسطة المحول والذي يمكن أن يحافظ على درجة حرارة ثابتة داخل السخان وتسخين التشكيلات المسبقة باستمرار ، مما يجعل معدل الأجزاء مرتفعًا جيدًا.بالإضافة إلى ذلك ، فإن السخان الحراري يعمل بشكل ممتاز في ظروف تتقلب فيها درجة الحرارة بشكل كبير (10 ℃ ~ 30 ℃).يتم تحديد موقع نظام التدرج بالتسخين بواسطة محرك مؤازر ، سريع ومستقر.
v. تطبيق نظام فك التشكيل التلقائي
عندما يعمل نظام التفكيك التلقائي للتشكيل ، فإن المستشعرات الكهروضوئية في كل طريقة من شرائح التشكيل ستصدر أوامر بمحرك تحميل التشكيل وتوزيع الأسطوانة للتأكد من أن التشكيلات تنتشر بالتساوي في كل طريقة شريحة.سيؤدي عدم وجود التشكيلات إلى إطلاق تنبيه إلى القادوس لطلب تسليم المزيد من التشكيلات ، مما يضمن تشغيل العمليات بأكملها بسلاسة دون توقف.
ثالثا.الأداء والمزايا

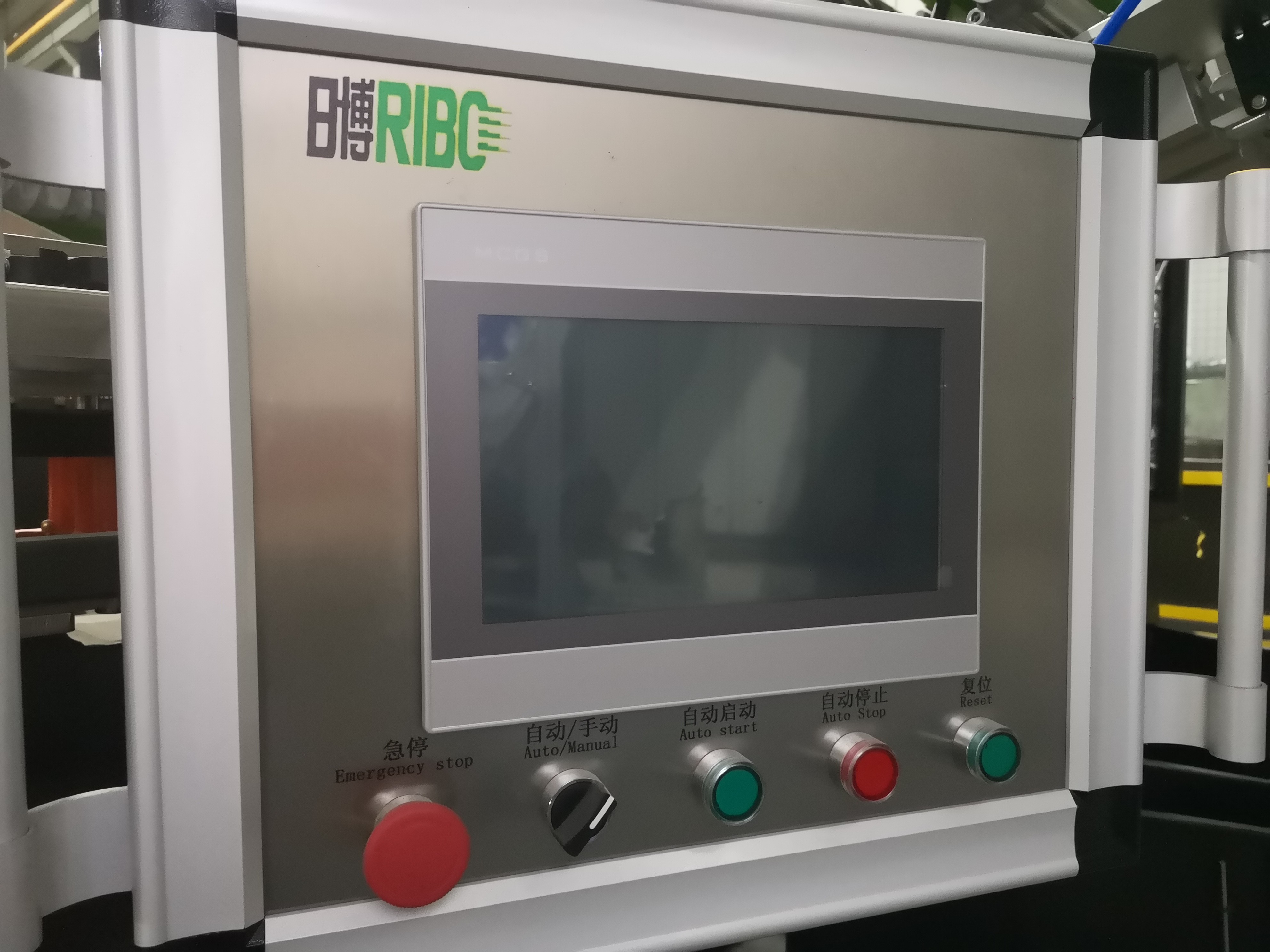

أنا.واجهة الإنسان والآلة سهلة التشغيل.كل شيء محوسب ، بما في ذلك تعديل درجة الحرارة وتوزيع التشكيل.
ثانيا.يتم تشغيل كل من تفكيك التشكيل ، والتحميل ، والتعامل مع الزجاجة والطلب بواسطة مناور من الفولاذ المقاوم للصدأ تلقائيًا دون حدوث تلوث ثانٍ.
ثالثا.يمكن لنظام مياه التبريد المتداول حماية عنق الزجاجة من التشوه عند تسخين التشكيل.
رابعا.يعتمد السخان الحراري المتجانس على الانعكاس التلقائي ونظام تعديل الحلقة المغلقة والذي يتم توفير الطاقة باستمرار بشكل متناسب ، ولا يتأثر بتذبذب الجهد.سلسلة النقل قصيرة النغمة ومحاطة التكتيك ، مما يساعد على تحقيق تسخين بطيء واستهلاك منخفض للطاقة.نتيجة لذلك ، يمكن تسخين التشكيل بالتساوي ويسهل النفخ.
رابعا.يتيح التثبيت الموضعي للقوالب إمكانية تغيير القوالب بسهولة في غضون 30 دقيقة.
v. جميع الأجزاء المهمة التي نستخدمها للآلات ، مثل المكونات الكهربائية والهوائية والمحرك المؤازر وما إلى ذلك ، هي أجزاء ذات علامات تجارية مشهورة مستوردة من اليابان والولايات المتحدة الأمريكية وأوروبا ، مما يضمن الاستقرار والعمر الطويل لمعداتنا.
رابعا. سهولة الصيانة
نظرًا لأن الجهاز متصل بوحدة التحكم المنطقية القابلة للبرمجة (PLC) عبر كبلات اتصال معينة ، يمكن للمستخدم إدارة جميع إجراءات الجهاز من خلال PLC ، والتي سترسل إشارات تحذير وتقرير تشخيص المشكلة إلى المشغلين عندما يكون هناك خطأ ما مع الجهاز.وفقًا لذلك ، يمكن للمشغلين بسهولة اكتشاف الأسباب التي تؤدي إلى المشكلات من خلال المؤشرات الموضحة وحلها بسرعة.
V. السلامة
تم تجهيز BLMS-9000 بأجهزة الحماية الميكانيكية والكهربائية التالية من أجل ضمان سلامة المشغلين والتشغيل المستقر الدائم للآلة.
أنا.سلامة المشغلين
الآلة مغلقة تمامًا بباب أمان موثوق ومثالي ومجهزة أيضًا بلوحة ألمنيوم مانعة للانزلاق على السطح الرئيسي ، والتي يمكن أن تضمن سلامة المشغل إلى أقصى درجة.
ثانيا.سلامة الآلة
تم اعتماد تقنية الكشف عن النقاط المتعددة لضمان التشغيل الآمن لنظام تحديد المواقع ونظام التثبيت ونظام التمدد إلى أقصى درجة.
المقياس التقني
| العناصر | وحدة | نموذج | |
| BLMS-9000 | |||
| مواصفات صب. | تجويف الملعب | مم | 76 |
| بريفورم تدفئة الملعب | مم | 76 | |
| رقم كاف. | كاف. | 6 | |
| مواصفات الحاوية. | الحجم الأقصى للحاوية | إل | 0.6 |
| نطاق قطر العنق | مم | 18-38 | |
| أقصى قطر للحاوية | مم | 70 | |
| أقصى ارتفاع للحاوية | مم | 240 | |
| المخرجات النظرية | bph | 10000 ~ 9000 | |
| مواصفات الطاقة. | القوة المصنفة | كيلوواط | 88 |
| استهلاك الطاقة | كيلوواط | 45 ~ 55 | |
| مواصفات الضاغط. | ضغط النفخ | الآلام والكروب الذهنية | 2.5 ~ 3.2 |
| استهلاك الهواء | م³ / دقيقة | 7 ~ 8 | |
| مواصفات الجهاز كله. | بحجم | مم | 5191 * 4864 * 3200 |
| وزن | كلغ | 5500 | |
| ملاحظة: سيتم تحسين مواصفات التطوير التقني المستمر دون إشعار مسبق. | |||
| تصميمات خاصة تتوافق مع احتياجات العملاء. | |||
