| مكان المنشأ: | صنع بالصين |
|---|---|
| اسم العلامة التجارية: | RiBo |
| رقم الموديل: | RiBo-6CR1.5L |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | سيتم تعبئة الماكينة الرئيسية ونظام التغذية التشكيلية بواسطة لوح خشبي ، وقطع الغيار ، وسيتم تعبئة قال |
| وقت التسليم: | 90 ~ 120 يوم |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 15 قطعة / شهر |
| الطاقة (W): | 123 كيلو وات | توفير خدمة ما بعد البيع: | يتوفر المهندسون لخدمة الآلات في الخارج ، والدعم الفني للفيديو ، وقطع الغيار المجانية ، والدعم عبر ال |
|---|---|---|---|
| ضمان: | 12 شهرًا من تشغيل الجهاز جيدًا بعد التثبيت وتصحيح الأخطاء | نوع ضربة صب: | آلة صنع زجاجة PET |
| اسم المنتج: | آلة نفخ القوالب الأوتوماتيكية | سعة: | 15000 ~ 9000 بف |
| تجويف: | 6 تجاويف | زجاجة مناسبة: | زجاجة 200-1500 مل ، زجاجة مياه للشرب |
| يستعمل ل: | صنع زجاجة PET | حجم زجاجة ماكس: | 1500 مل |
| الملعب تجويف: | 105 ملم | تشكيل درجة حرارة التسخين: | 38 مم |
| قطر العنق الأقصى: | 30 ملم | قطر الزجاجة القصوى: | 97 ملم |
| Max.botle ارتفاع: | 320 ملم | استهلاك الطاقة: | 40 ~ 56 كيلو واط |
| إبراز: | آلة نفخ نفخ الحيوانات الأليفة 15000BPH,آلة نفخ نفخ الحيوانات الأليفة 9000BPH,15000BPH آلة نفخ الحيوانات الأليفة الممتدة |
||
تمتد آلة نفخ القوالب لزجاجة شراب الحليب / زجاجة زيت الطعام

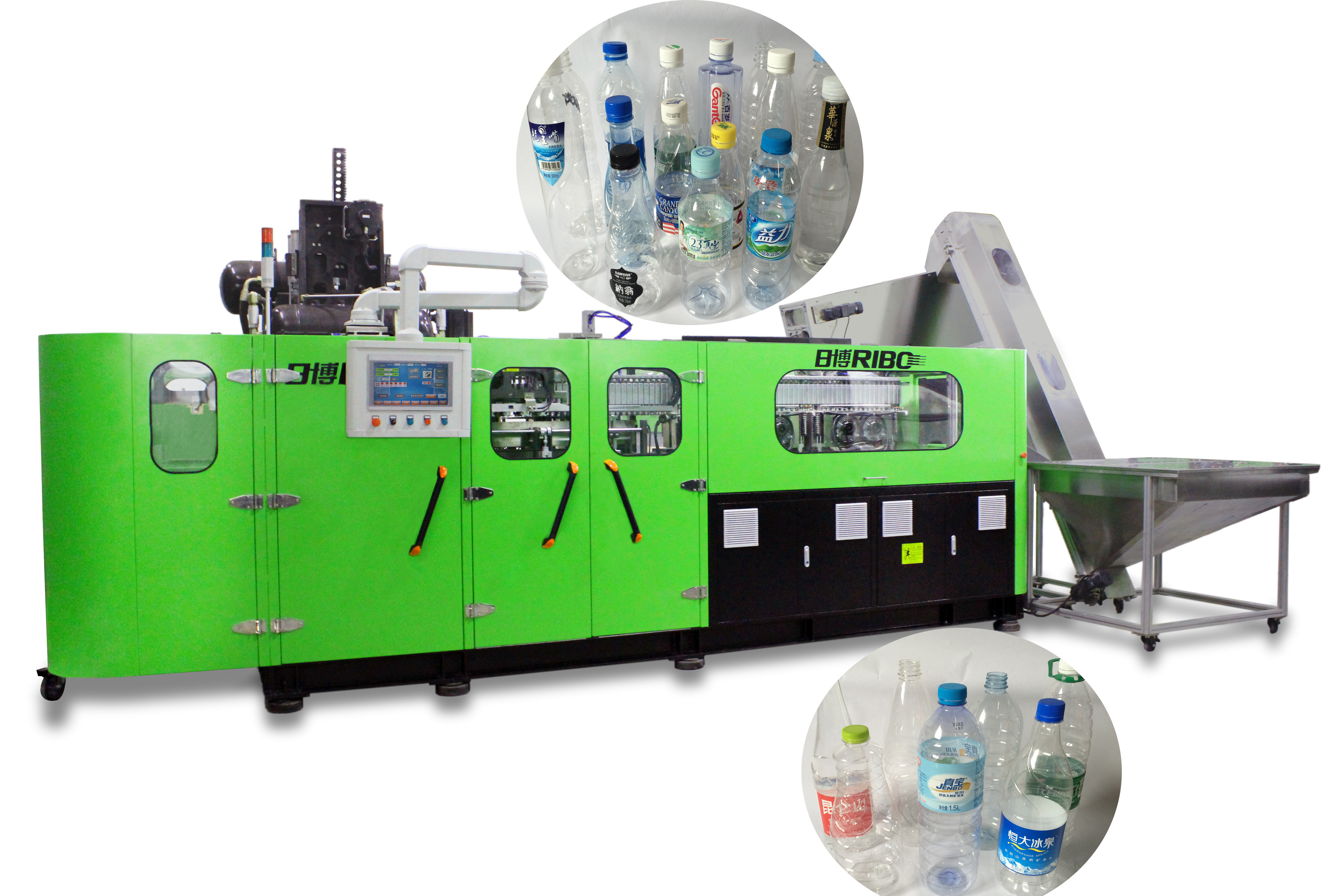

إدخال آلة سلسلة R.
I. الملخص
آلة نفخ الزجاجة الخطية الكهربائية الكاملة من سلسلة R هي منفاخ PET أوتوماتيكي عالي السرعة تم تصميمه وتطويره
مع تقنية نفخ الزجاجة الأكثر تقدمًا في الوقت الحالي ، يمكن وصف مزاياها بأنها سريعة ومستقرة ،
بسيطة وعامة الغرض وآمنة بيئيًا.إنها قابلة للتطبيق بشكل أساسي في حاويات النفخ PET للمياه والمشروبات ،
عصير ، إلخ. الآلة تنتج بوفرة بكفاءة عالية.تمت زيادة قدرة كل تجويف إلى
2750 ~ 2000bph عندما يكون حجم الزجاجة يساوي أو أقل من 0.55 لتر على التوالي ، والتي يمكن أن تلبي احتياجات العملاء المتميزين
المتطلبات.مجهزة بنظام التحميل التلقائي التشكيل ، تعمل الآلة بشكل أوتوماتيكي بالكامل مع أداء ثابت
وسرعة عالية ، دون تدخل أي عامل أثناء العمليات بأكملها.تبعا لذلك ، يمكن أن تكون فرصة التلوث
خفضت بشكل واضح ، مما يضمن جودة المنتجات.
ثانيًا.تطوير التكنولوجيا
تطبيق نظام المؤازرة PLC:
تم اعتماد نظام تحكم الحركة Omron (نوع وحدة التكامل) ، باستخدام نظام PTO (وحدة تحديد المواقع المؤازرة) للحصول على درجة عالية
تحديد المواقع بسرعة ، تقوم مستشعرات القرب بالبحث في موقع الهدف المداري ، وإرسال إشارات عالية السرعة إلى نظام المؤازرة.ال
يتم الكشف عن موضع المسار عبر الإنترنت بواسطة المشفر الدوار عالي الدقة المدمج في محرك سيرفو ، وإرسال المعلومات مرة أخرى
إلى نظام التحكم ، أخيرًا ، يتم تنفيذ تحديد المواقع بسرعة عالية عن طريق وحدة تحديد المواقع.
تطبيق محرك سيرفو
آلية حركة القالب: اعتماد محرك سيرفو يربط صندوق التروس ، ونظام النقل المتزامن
تم تبنيها لتحقيق الحركة الترددية لأعلى ولأسفل لآليتي المفصلتين على جانبي القالب التي تم سحبها بواسطة اثنين
قضبان الربط على التوالي.بهذه الطريقة ، يتحرك اللوحان اللذان يحملان القالب في المنتصف بشكل معاكس أو باتجاه بعضهما البعض ، أي
يُعرف عمومًا باسم فتح وإغلاق القالب.عجلة السحب التي يقودها محرك سيرفو تقوم بجولات في اتجاه عقارب الساعة
بشكل مستمر ، مما يقلل من تأثير الطاقة والارتداء ، يجعل تثبيت القالب أكثر سلاسة.كل جولة تؤدي إلى
دورة كاملة لحركة لوحات حمل القالب ------ فتح وإغلاق.أيضا ارتفاع ضغط الهواء فائق الشحن قفل القالب
يتم تطبيق الآلية التي تقلل التأثير بين ألواح القالب وتحمي القوالب بشكل فعال.الى جانب ذلك ، فإنه يساعد
تقليل ظهور خطوط الفصل على الزجاجات الجاهزة.تم تصميم آلية حركة القالب المدفوعة بمحرك سيرفو و
تم إنشاؤه بناءً على تحليل محاكاة هندسي صارم ، مما يضمن أن سلسلة حركات القالب بسيطة ودقيقة ،
ثابت وسريع ، مما يجعل وقت الدورة 0.2 ~ 0.4 ثانية.
آلية نقل حاملي التسخين بالتشكيل والتغذية: عجلة النجمة والتشكيل
يتم تحريك آلية نقل حاملي التسخين بواسطة خطوة محرك نوع ربط الحزام المتزامن بمحرك سيرفو.لتشكيل الروتاري
نظام التسخين ، يتم التحكم في حاملات التسخين التشكيلية بواسطة محرك متغير التردد ، التشكيلات (عنق التشكيل لأعلى)
تسخين دوار 360 درجة دون انقطاع ، درجة تسخين مسبقة التشكيل 48 مم ، يتم تسخين المزيد من التشكيلات دون انقطاع داخل
نفس المسافة ، مما يحسن الكفاءة وتوفير الطاقة فوق 40٪.يتم استخدام نفس المحرك المؤازر بشكل متزامن
تعمل على مسار منزلق لتدوير وضع التدرج عالي السرعة لتبسيط الهيكل ، مما يجعل مسار الخطوة
سريع ومستقر ، واختصر وقت دورة الإنتاج وتحسين كفاءة الإنتاج بشكل كبير.
الأداء بعد آلية درجة الحرارة الساخنة / المتغيرة: هذا الميكانيزم يستخدم محرك سيرفو لتوصيل المسمار
مباشرة ، المسمار يستدير ، تم تغيير الملعب من 48 مم إلى 108 مم مباشرة ، تم تغيير الهيكل لضمان ارتفاع
سرعة ودقة أداء المناولة بين الآليتين.
نظام نقل التشكيل مع القابض وآلية تغذية الزجاجة: يتم توصيل التشكيلات الساخنة في قالب النفخ و
يتم تغذية الزجاجات النهائية للخارج مدفوعة بنفس محرك سيرفو والحزام المتزامن ، لضمان السرعة العالية والدقة
هاتين الحركتين.
آلية التمدد (التمدد السفلي): يتم تشغيل قضبان التمدد بواسطة محرك مؤازر دفعة واحدة ، مما يضمن
تزامن حركة القضبان ويسهل إجراء الضبط قبل الإنتاج.(بعد تبادل الضربة
القالب ، يجعل من السهل ضبط ارتفاع قضبان التمدد ، فقط تحتاج إلى إدخال البيانات على شاشة اللمس ، بدلاً من
القيام بالتعديل يدويًا.)

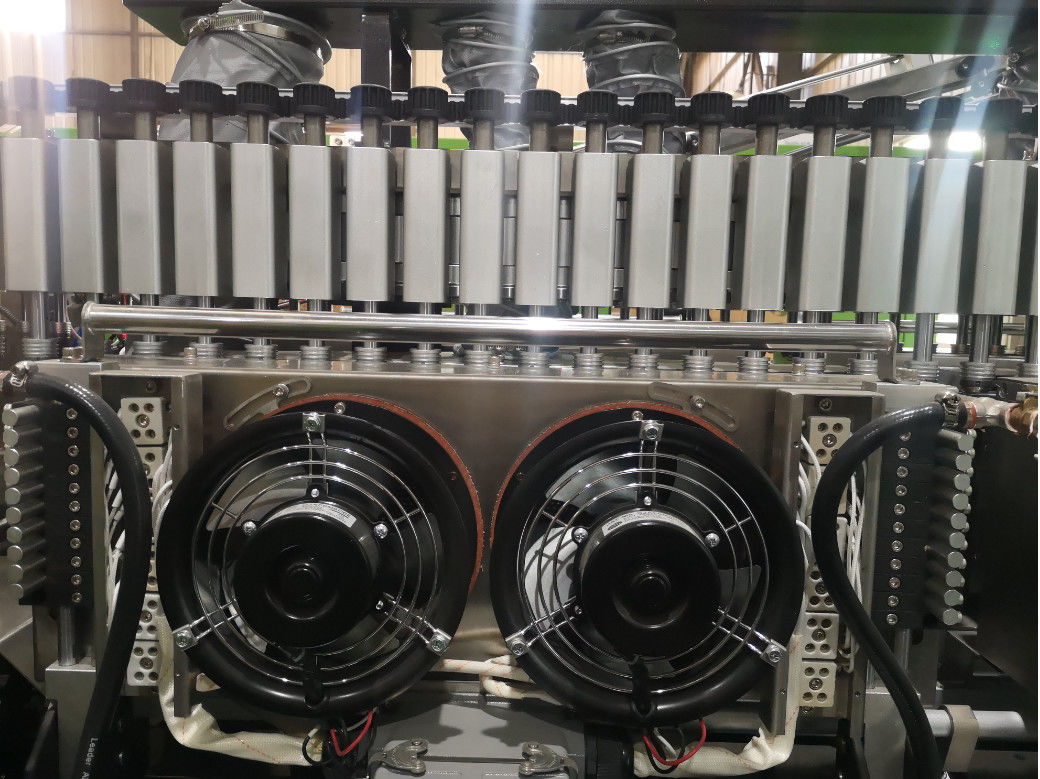

تطبيق نظام التسخين الحراري
يتم استخدام نظام التحكم المعياري في فرن التسخين الفارغ للقارورة الحرارية ، والذي يستخدم مصابيح الأشعة تحت الحمراء والعاكس من أجل
تشكيل التسخين.بعد تحديد قيمة درجة الحرارة ، يمكن للجهاز ضبط جهد الخرج تلقائيًا وفقًا لـ
دون التأثر بتذبذب الجهد وتغير درجة حرارة البيئة.في الوقت نفسه ، يتم تبريده أيضًا بواسطة
تدوير الهواء يتم التحكم فيه بواسطة محول التردد ، والذي يمكن أن يضمن بشكل فعال درجة حرارة التدفئة الداخلية وثباتها
درجة حرارة أفران التسخين ، وجعل سطح كل شكل ودرجة حرارته الداخلية يسخن بشكل موحد.
علاوة على ذلك ، فإن الزجاجة تدور 360 درجة في أفران التسخين ، بحيث يمكن تسخين كل جانب من جوانب التشكيل بالتساوي ،
يحسن إنتاجية الزجاجة المنفوخة ونطاق القدرة على التكيف للأشكال ذات الجدران السميكة.
تطبيق منظم الجهد الكامل ذو الحلقة المغلقة في نظام التسخين المسبق:
يتم التحكم في درجة حرارة أفران التسخين بواسطة منظم الجهد الكامل ذو الحلقة المغلقة (مع التغذية المرتدة) والذي
تم تطويره بشكل مستقل من قبل شركة RiBo.يكتشف جهاز التحكم جهد الخرج (القيمة المحددة) ويضبطه عند المسح
التردد 100 مرة في الثانية ، وذلك لتحقيق تأثير الجهد الناتج بالتساوي وحل مشكلة عدم الاستقرار
تأثير التسخين الناجم عن التذبذب الحراري لعنصر التسخين (المصابيح) بسبب تذبذب الجهد في مصدر الطاقة.في
بالإضافة إلى ذلك ، يتفاعل نظام التحكم في الحلقة المغلقة ويتعاون مع التحكم في درجة الحرارة الثابتة لأفران التسخين الأصلية
النظام ، مما يحسن بشكل كبير تقلب درجة حرارة التسخين الناجم عن تغير درجة الحرارة البيئية.عن طريق تطبيق
التكنولوجيا المذكورة أعلاه في آلة نفخ الزجاجة ، يميل توحيد التسخين واستقرار كل تشكيل إلى أن يكون تمامًا
متسقة ، والتي تضمن أخيرًا استقرار وتوحيد تأثير نفخ الزجاجة لكل تجويف.هذه الوحدة ذات الحلقة المغلقة لها
تم تحسين الأداء العام لمعدات نفخ الزجاجة.
الآلة مجهزة بكشف درجة حرارة التشكيل في نهاية فرن التسخين الأخير ، إذا كانت درجة حرارة التشكيل
لا تصل إلى درجة حرارة النفخ ، تدخل التشكيلات في قالب النفخ ولكن لا تهب ، مما يوفر الهواء.
ثالثا.الأداء والمزايا
· واجهة الإنسان والآلة سهلة التشغيل.كل شيء محوسب ، بما في ذلك تعديل درجة الحرارة والتشكيل
توزيع.
ii. لوحة عملية متحركة مستقلة ، تجعل العملية أكثر ملاءمة ومرونة.
ثالثًا ، يتم تشغيل جميع عمليات فك الشفرات والتحميل ومناولة الزجاجات وطلبها بواسطة مناور من الفولاذ المقاوم للصدأ تلقائيًا
بدون تلوث ثان.
رابعا: خلال عملية نظام تغذية الجنين الأوتوماتيكي ، كل قناة تشكيل لديها الكشف الكهروضوئي ،
التحكم في عمل المحرك العلوي وأسطوانة الفراق ، وضمان التوزيع المنتظم للتشكيل في كل جنين
قناة ، ولها وظيفة التنبيه على نقص المواد.
v. نظام تبريد الماء الدائر بالإضافة إلى المروحة المزودة بمحول يتم التحكم فيهما يمكن أن يحميا عنق الزجاجة
تشوه عند تسخين التشكيل.
السادس.يعتمد السخان الحراري المتجانس على الانعكاس التلقائي ونظام تعديل الحلقة المغلقة والذي يوفر الطاقة باستمرار
بالتناسب ، لا تتأثر بتذبذب الجهد.سلسلة النقل قصيرة المنحدرة ومختلطة ، مما يساعد على ذلك
تحقيق تسخين بطيء واستهلاك منخفض للطاقة.نتيجة لذلك ، يمكن تسخين التشكيل بالتساوي ويسهل النفخ.
السابع.يتيح التثبيت الموضعي للقوالب إمكانية تغيير القوالب بسهولة في غضون ساعة واحدة ، ولا يحتاج المشغل إلا إلى ذلك
الوقوف على الأرض يمكن أن ينهي هذه المهمة ، لا حاجة للوقوف على إطار الماكينة ، وسلامة الشخص أعلى من ذلك بكثير.
ثامنا.جميع الأجزاء المهمة التي نستخدمها للآلات ، مثل المكونات الكهربائية والهوائية ومحرك سيرفو وما إلى ذلك ، مشهورة
الأجزاء ذات العلامات التجارية المستوردة من اليابان والولايات المتحدة الأمريكية وأوروبا ، مما يضمن الاستقرار والعمر الطويل لمعداتنا.
تاسعا: تم تجهيز صمام النفخ بالضغط العالي بجهاز التحويل إلى هواء منخفض الضغط ، والذي يمكن أن يضمن الوضع الطبيعي
التحويل بدون ضغط هواء منخفض.الآلة مجهزة بجهاز استرداد الهواء بالضغط العالي ، في عملية الزجاجة
النفخ ، يمكن استرداد هواء الضغط العالي واستخدامه في الأسطوانات / النفخ المسبق.
رابعا.سهولة الصيانة
نظام تحكم مؤازر Omron (وحدة تحكم في الحركة ، معياري) متصل بالجهاز عبر اتصال خاص
الكابلات: يمكن للمستخدم إدارة جميع تصرفات الجهاز من خلال وحدة التحكم في الحركة.بمجرد وجود خطأ في الجهاز ، فإن ملف
ستوفر واجهة الإنسان والآلة إشارات تحذير وتقرير تشخيص الأعطال إلى المشغل ، ويمكن للمشغل العثور بسرعة على
سبب الخطأ واستكشاف الأخطاء وإصلاحها في أقرب وقت ممكن من خلال عرض الخطأ.
★ إذا كانت الزجاجة مسدودة / ممتلئة في ناقل الهواء ، فيمكن ضبط وظيفة أشكال الإيقاف التلقائي للتغذية في البرنامج
من خلال الكشف الكهروضوئي.
★ إذا توقفت الآلة بعد النفخ عن العمل لفترة طويلة جدًا ، فيمكن ضبط مصباح التسخين بوظيفة
تقليل درجة الحرارة تلقائيًا ، وتوفير استهلاك الكهرباء وتجنب درجة الحرارة الزائدة في مقعد التسخين.
(ضبط درجة الحرارة على شاشة اللمس)
V. السلامة
تم تجهيز الأجزاء الترددية لآلة نفخ الزجاجة بأجهزة حماية وعلامات تحذير.
أنا.سلامة المشغلين
الآلة محاطة بالكامل بباب أمان مثالي وموثوق ومجهزة أيضًا بلوحة ألمنيوم مانعة للانزلاق على القاعدة
السطح ، والذي يمكن أن يضمن سلامة المشغلين إلى أقصى درجة.
ثانيا.سلامة الآلة
تم اعتماد تقنية الكشف عن النقاط المتعددة لضمان التشغيل الآمن لنظام تحديد المواقع ونظام التثبيت ونظام التمدد إلى أقصى درجة.
المعلمة الفنية للآلة
| العناصر | وحدة | نموذج | |
| RiBo-6CR1.5L | |||
| مواصفات صب. | التشكيل الملعب | مم | 105 |
| بريفورم تدفئة الملعب | مم | 38 | |
| رقم كاف. | كاف. | 6 | |
| مواصفات الحاوية. | الحجم الأقصى للحاوية | إل | 1.5 |
| نطاق قطر العنق | مم | 18 ~ 30 | |
| أقصى قطر للحاوية | مم | 97 | |
| أقصى ارتفاع للحاوية | مم | 325 | |
| المخرجات النظرية | bph | من 15000 إلى 9000 | |
| مواصفات الطاقة. | القوة المصنفة | كيلوواط | 123 |
| استهلاك الطاقة | كيلوواط | 40 ~ 56 | |
| مواصفات الضاغط. | ضغط النفخ | الآلام والكروب الذهنية | 2.5 ~ 3.2 |
| استهلاك الهواء | م 3 / دقيقة | 6 ~ 8 | |
| مواصفات الماكينة الرئيسية. | بحجم | مم | 6843 × 3312 × 3250 |
| وزن | كلغ | 7500 | |
| ملاحظة * سيتم تحسين مواصفات التطوير التقني المستمر دون إشعار مسبق. | |||
| * تصميمات خاصة تتوافق مع احتياجات العملاء. | |||
