| مكان المنشأ: | قوانغدونغ ، الصين |
|---|---|
| اسم العلامة التجارية: | RiBo |
| رقم الموديل: | RiBo-8CR48-2L |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | سيتم تعبئة الماكينة الرئيسية ونظام التغذية التشكيلية بواسطة لوح خشبي ، وقطع الغيار ، وسيتم تعبئة قال |
| وقت التسليم: | 120 يوم |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 10 قطع / شهر |
| شرط: | جديد | معالجة البلاستيك: | حيوان اليف |
|---|---|---|---|
| الجهد االكهربى: | 380V / 3PH / 50HZ ، حسب الطلب | تلقائي: | نعم |
| ضمان: | 1 سنة ، 12 شهر | نوع ضربة صب: | تمتد ضربة صب ، آلة نفخ الزجاجة PET |
| تطبيق: | زجاجة ، حاوية PET | سعة: | 14000-8800 ميل في الساعة |
| اسم: | آلة النفخ الأوتوماتيكية | اسم المنتج: | آلة نفخ القوالب الأوتوماتيكية |
| الكلمات الدالة: | PET تمتد آلة نفخ الزجاجة ، تهب آلة العفن | نوع الجهاز: | آلة تصنيع الزجاجات البلاستيكية عالية السرعة ، آلة نفخ الزجاجة PET |
| الملعب تجويف: | 120 ملم | تشكيل درجة حرارة التسخين: | 48 مم |
| رقم التجويف: | 8 | حجم زجاجة ماكس: | 2 لتر |
| قطر الحاوية الأقصى: | 114 مم | أقصى ارتفاع للحاوية: | 320 ملم |
| القوة المصنفة: | 148 كيلو واط | استهلاك الطاقة: | 50 ~ 70 كيلو واط |
| ضغط النفخ: | 2.8 ~ 3.2 ميجا باسكال | إضافة الهواء: | 10 م 3 / دقيقة |
| آلة كاملة: | 8192X3421X3300 مم | وزن: | 10200 كجم |
| إبراز: | آلة نفخ البلاستيك 14000bph,آلة نفخ البلاستيك 8800bph,10200 كجم آلة نفخ البلاستيك الأوتوماتيكي |
||

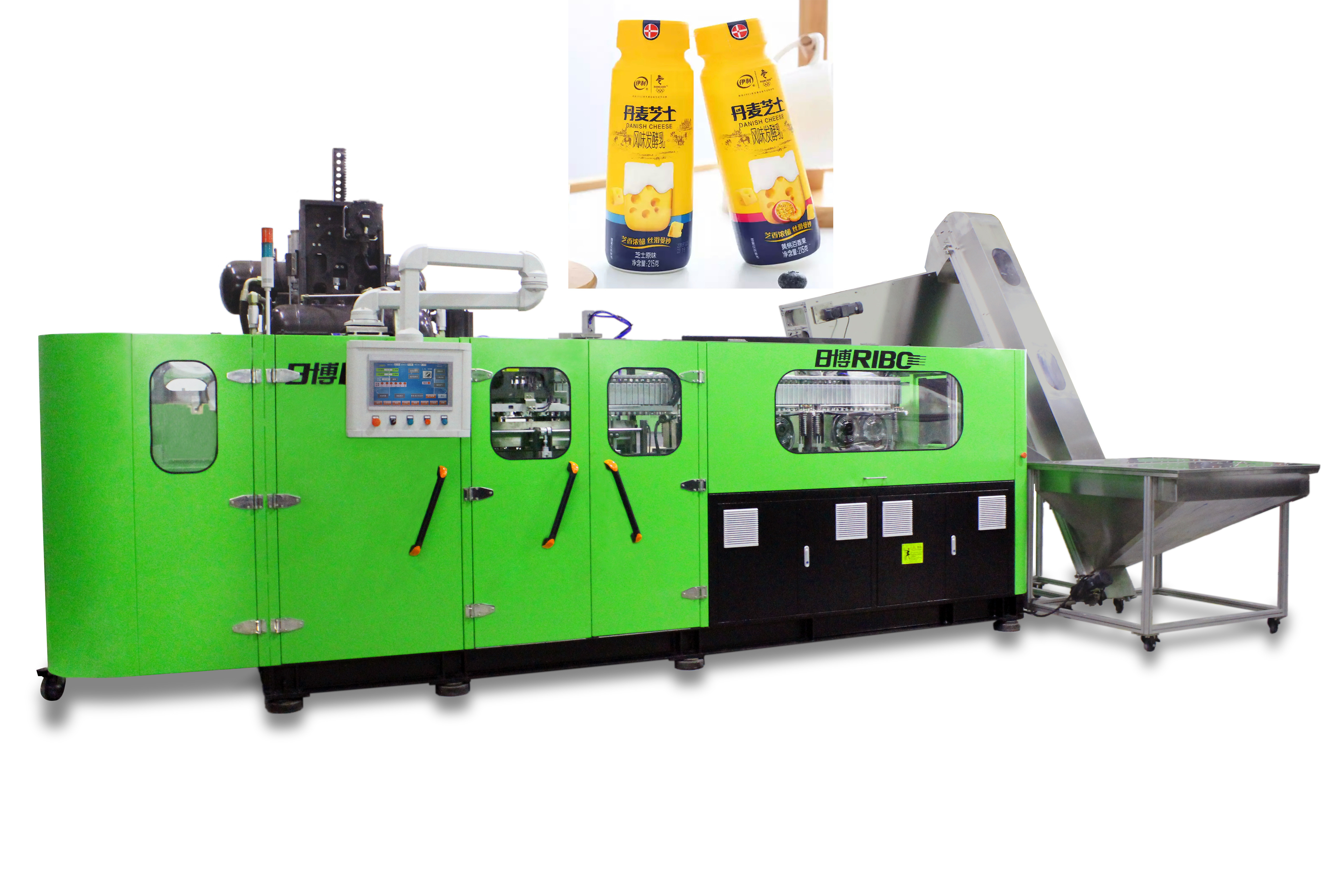

زجاجة مشروبات الحليب السائلة / زجاجة مشروبات الطاقة آلة نفخ الزجاجة البلاستيكية
إدخال آلة سلسلة R.
I. الملخص
آلة نفخ الزجاجة الخطية الكهربائية الكاملة من سلسلة R هي منفاخ PET أوتوماتيكي عالي السرعة تم تصميمه وتطويره
مع تقنية نفخ الزجاجة الأكثر تقدمًا في الوقت الحالي ، يمكن وصف مزاياها بأنها سريعة ومستقرة ،
بسيطة وعامة الغرض وآمنة بيئيًا.إنها قابلة للتطبيق بشكل أساسي في حاويات النفخ PET للمياه والمشروبات ،
عصير ، إلخ. الآلة تنتج بوفرة بكفاءة عالية.تمت زيادة قدرة كل تجويف إلى 2600 برميل في الساعة عندما
حجم الزجاجة يساوي أو أقل من 600 مل على التوالي ، والتي يمكن أن تلبي متطلبات العملاء الراقية.
مجهزة بنظام التحميل التلقائي التشكيل ، تعمل الآلة تلقائيًا بالكامل مع أداء ثابت وسرعة عالية ،
دون أي تدخل من المشغل خلال العمليات برمتها.وفقًا لذلك ، يمكن تقليل فرصة التلوث
بشكل واضح ، مما يضمن جودة المنتجات.
ثانيًا.أداء الآلة وخصائصها
تطبيق نظام المؤازرة PLC:
تم اعتماد نظام تحكم الحركة Omron (نوع وحدة التكامل) ، باستخدام نظام PTO (وحدة تحديد المواقع المؤازرة) للحصول على درجة عالية
تحديد المواقع بسرعة ، تقوم مستشعرات القرب بالبحث في موقع الهدف المداري ، وإرسال إشارات عالية السرعة إلى نظام المؤازرة.ال
يتم الكشف عن موضع المسار عبر الإنترنت بواسطة المشفر الدوار عالي الدقة الذي يتضمن محرك سيرفو ، ويعيد الإرسال
المعلومات إلى نظام التحكم ، وأخيرًا ، يتم تحديد المواقع بسرعة عالية عن طريق وحدة تحديد المواقع.
تطبيق محرك سيرفو
آلية حركة القالب: اعتماد محرك سيرفو يربط صندوق التروس ، ونظام النقل المتزامن
تم تبنيها لتحقيق الحركة الترددية لأعلى ولأسفل لآليتي المفصلتين على جانبي القالب التي تم سحبها بواسطة اثنين
قضبان الربط على التوالي.بهذه الطريقة ، يتحرك اللوحان اللذان يحملان القالب في المنتصف بشكل معاكس أو باتجاه بعضهما البعض ، أي
يُعرف عمومًا باسم فتح وإغلاق القالب.عجلة السحب التي يقودها محرك سيرفو تقوم بجولات في اتجاه عقارب الساعة
بشكل مستمر ، مما يقلل من تأثير الطاقة والارتداء ، يجعل تثبيت القالب أكثر سلاسة.كل جولة تؤدي إلى
دورة كاملة لحركة لوحات حمل القالب ------ فتح وإغلاق.أيضا ارتفاع ضغط الهواء فائق الشحن قفل القالب
يتم تطبيق الآلية التي تقلل التأثير بين ألواح القالب وتحمي القوالب بشكل فعال.الى جانب ذلك ، فإنه يساعد
تقليل ظهور خطوط الفصل على الزجاجات الجاهزة.تم تصميم آلية حركة القالب المدفوعة بمحرك سيرفو و
تم إنشاؤه بناءً على تحليل محاكاة هندسي صارم ، مما يضمن أن سلسلة حركات القالب بسيطة ودقيقة ،
ثابت وسريع ، مما يجعل وقت الدورة 0.2 ~ 0.4 ثانية.
★ تم اختيار 8 قطع من قضبان التوجيه المصنوعة من السبائك فائقة الصلابة لحمل لوحي القالب المتحركين (آلة النفخ الخطية الأخرى
الشركات المصنعة في جميع المحلية استخدام 4 قطع).يتم تقسيم وزن ألواح القالب المنقولة إلى قطبين بحجم واحد ، وهو
الضغط هو نصف آلة التصميم الأخرى من الشركات المصنعة الأخرى.علاوة على ذلك ، يتم تثبيت الدليلين على بعضهما البعض ، مما يجعل
أكثر مقاومة للتآكل وأكثر دقة في تحديد المواقع.يبلغ وزن لوحة القالب المتحركة حوالي 350 كجم ، ولكن في
في حالة عدم وجود قوى خارجية ، يمكن دفع القالب المتحرك بإصبع واحد (تتحرك المعدات بشكل أكثر كفاءة)
بالإضافة إلى ذلك ، يتحرك محرك سيرفو وصندوق التروس دائمًا في نفس الاتجاه في عملية الفتح والإغلاق (أخرى
الشركات المصنعة في الداخل ، يتم اعتماد أجهزتهم الدوران الأمامي والعكسي 180 درجة لتحقيق القالب
الفتح والإغلاق) لضمان عمر خدمة أطول للمحرك المؤازر وصندوق التروس.
آلية نقل حاملات التسخين بالتشكيل والتغذية: عجلة النجمة للتغذية التشكيلية والتسخين المسبق
يتم تحريك آلية نقل الحامل بواسطة خطوة محرك نوع ربط الحزام المتزامن بمحرك سيرفو.لتشكيل التسخين الدوراني
النظام ، يتم التحكم في حوامل تسخين التشكيل بواسطة محرك متغير التردد ، وتشكيلات التشكيل (عنق التشكيل لأعلى) هي 360
درجة التسخين الدوراني دون انقطاع ، درجة التسخين المسبق 38 مم ، يتم تسخين المزيد من التشكيلات دون انقطاع في نفس الوقت
المسافة ، مما يحسن الكفاءة وتوفير الطاقة فوق 50٪.يتم استخدام نفس المحرك المؤازر للعمل بشكل متزامن
على مسار منزلق لتدوير وضع التدرج عالي السرعة لتبسيط الهيكل ، مما يجعل مسار الخطوة سريعًا
ومستقر ، تقصير وقت دورة الإنتاج وتحسين كفاءة الإنتاج بشكل كبير.
الأداء بعد آلية التسخين / النغمة المتغيرة: يتم اعتماد هذه الميكانيكية بمحرك مؤازر لتوصيل المسمار
مباشرة ، يدور المسمار بشكل دائري ، تم تغيير درجة الصوت من 38 مم إلى 96 مم مباشرة ، مما يضمن سرعة عالية ودقة
أداء المناولة بين الآليتين.
★ جزء الملعب المتغير يعتمد المسمار المصنوع من سبيكة فائقة الصلابة مع بحث وتطوير مستقل تمامًا ، فإن
يمكن أن تصل صلابة روكويل السطحية 2 مم إلى أكثر من 68 درجة ، ودرجة اللولب الملساء ودرجة مقاومة التآكل
هي رائدة تمامًا في الصناعة ، ويمكن أن تصل مدة خدمة تصميم المسمار إلى أكثر من 15 عامًا.
نظام نقل التشكيل مع القابض وآلية تغذية الزجاجة: تتغذى التشكيلات الساخنة في قالب النفخ
ويتم تغذية الزجاجات النهائية بواسطة نفس المحرك المؤازر والحزام المتزامن ، لضمان السرعة العالية و
دقيقة لهاتين الحركتين.
آلية التمدد (التمدد لأسفل): يتم تشغيل قضبان التمدد بواسطة محرك مؤازر دفعة واحدة ، مما يضمن
تزامن حركة القضبان ويسهل إجراء الضبط قبل الإنتاج.(بعد تبادل الضربة
القالب ، يجعل من السهل ضبط ارتفاع قضبان التمدد ، فقط تحتاج إلى إدخال البيانات على شاشة اللمس ، بدلاً من
القيام بالتعديل يدويًا.)
تطبيق نظام التسخين الحراري
يتم استخدام نظام التحكم المعياري في فرن التسخين الفارغ للقارورة الحرارية ، والذي يستخدم مصابيح الأشعة تحت الحمراء والعاكس من أجل
تشكيل التسخين.بعد تحديد قيمة درجة الحرارة ، يمكن للجهاز ضبط جهد الخرج تلقائيًا وفقًا لـ
دون التأثر بتذبذب الجهد وتغير درجة حرارة البيئة.في الوقت نفسه ، يتم تبريده أيضًا بواسطة
تدوير الهواء يتم التحكم فيه بواسطة محول التردد ، والذي يمكن أن يضمن بشكل فعال درجة حرارة التدفئة الداخلية وثباتها
درجة حرارة أفران التسخين ، وجعل سطح كل شكل ودرجة حرارته الداخلية يسخن بشكل موحد.
علاوة على ذلك ، فإن الزجاجة تدور 360 درجة في أفران التسخين ، بحيث يمكن تسخين كل جانب من جوانب التشكيل بالتساوي ،
يحسن إنتاجية الزجاجة المنفوخة ونطاق القدرة على التكيف للأشكال ذات الجدران السميكة.
تطبيق منظم الجهد الكامل ذو الحلقة المغلقة في نظام التسخين المسبق:
يتم التحكم في درجة حرارة أفران التسخين بواسطة منظم الجهد الكامل ذو الحلقة المغلقة (مع التغذية المرتدة) والذي
تم تطويره بشكل مستقل من قبل شركة RiBo.يكتشف جهاز التحكم جهد الخرج (القيمة المحددة) ويضبطه عند المسح
تردد 100 مرة في الثانية (تأكد من دقة ثبات الجهد تبلغ ± 0.5 فولت) ، وذلك لتحقيق تأثير الجهد المتساوي
الناتج وحل مشكلة تأثير التسخين غير المستقر الناجم عن التقلب الحراري لعنصر التسخين (المصابيح) بسبب
تقلب الجهد لإمدادات الطاقة.بالإضافة إلى ذلك ، يتفاعل نظام التحكم في الحلقة المغلقة ويتعاون مع الأصل
نظام التحكم في درجة الحرارة الثابتة لأفران التسخين ، مما يحسن بشكل كبير تقلب درجة حرارة التسخين الناتج عن
تغير درجة الحرارة البيئية.من خلال تطبيق التكنولوجيا المذكورة أعلاه في آلة نفخ الزجاجة ، التسخين
يميل التوحيد والاستقرار لكل شكل إلى أن يكون متسقًا تمامًا ، مما يضمن أخيرًا استقرار وتوحيد
تأثير نفخ الزجاجة لكل تجويف.لقد عملت وحدة الحلقة المغلقة هذه على تحسين الأداء العام لنفخ الزجاجة
معدات.
الآلة مجهزة بكشف درجة حرارة التشكيل في نهاية فرن التسخين الأخير ، إذا كانت درجة حرارة التشكيل
لا تصل إلى درجة حرارة النفخ ، تدخل التشكيلات في قالب النفخ ولكن لا تهب ، مما يوفر الهواء.
ثالثا.الأداء والمزايا
· واجهة الإنسان والآلة سهلة التشغيل.كل شيء محوسب ، بما في ذلك تعديل درجة الحرارة والتشكيل
توزيع.
ii. لوحة عملية متحركة مستقلة ، تجعل العملية أكثر ملاءمة ومرونة.
ثالثًا ، يتم تشغيل جميع عمليات فك الشفرات والتحميل ومناولة الزجاجات وطلبها بواسطة مناور من الفولاذ المقاوم للصدأ تلقائيًا
بدون تلوث ثان.
★ وهي مجهزة أيضًا بجهاز استرداد إسقاط التشكيل (يتم استرداد التشكيل المسقط في قادوس التشكيل) و
جهاز عازلة إضافي لمنع الضرر الناجم عن طرق التشكيل عند السقوط.
رابعا: خلال عملية نظام تغذية الجنين الأوتوماتيكي ، كل قناة تشكيل لديها الكشف الكهروضوئي ،
التحكم في عمل المحرك العلوي وأسطوانة الفراق ، وضمان التوزيع المنتظم للتشكيل في كل جنين
قناة ، ولها وظيفة التنبيه على نقص المواد.
v. نظام تبريد الماء الدائر بالإضافة إلى المروحة المزودة بمحول يتم التحكم فيهما يمكن أن يحميا عنق الزجاجة
تشوه عند تسخين التشكيل.
السادس.يعتمد السخان الحراري المتجانس على الانعكاس التلقائي ونظام تعديل الحلقة المغلقة والذي يوفر الطاقة باستمرار
بالتناسب ، لا تتأثر بتذبذب الجهد.سلسلة النقل قصيرة المنحدرة ومختلطة ، مما يساعد على ذلك
تحقيق تسخين بطيء واستهلاك منخفض للطاقة.نتيجة لذلك ، يمكن تسخين التشكيل بالتساوي ويسهل النفخ.
السابع.يتيح التثبيت الموضعي للقوالب إمكانية تغيير القوالب بسهولة في غضون ساعة واحدة ، ولا يحتاج المشغل إلا إلى ذلك
الوقوف على الأرض يمكن أن ينهي هذه المهمة ، لا حاجة للوقوف على إطار الماكينة ، وسلامة الشخص أعلى من ذلك بكثير.
ثامنا.جميع الأجزاء المهمة التي نستخدمها للآلات ، مثل المكونات الكهربائية والهوائية ومحرك سيرفو وما إلى ذلك ، مشهورة
الأجزاء ذات العلامات التجارية المستوردة من اليابان والولايات المتحدة الأمريكية وأوروبا ، مما يضمن الاستقرار والعمر الطويل لمعداتنا.
تاسعا: تم تجهيز صمام النفخ بالضغط العالي بجهاز التحويل إلى هواء منخفض الضغط ، والذي يمكن أن يضمن الوضع الطبيعي
التحويل بدون ضغط هواء منخفض.الآلة مجهزة بجهاز استرداد الهواء بالضغط العالي ، في عملية الزجاجة
النفخ ، يمكن استرداد هواء الضغط العالي واستخدامه في الأسطوانات / النفخ المسبق.
رابعا.سهولة الصيانة
نظام تحكم مؤازر Omron (وحدة تحكم في الحركة ، معياري) متصل بالجهاز عبر اتصال خاص
الكابلات: يمكن للمستخدم إدارة جميع تصرفات الجهاز من خلال وحدة التحكم في الحركة.بمجرد وجود خطأ في الجهاز ، فإن ملف
ستوفر واجهة الإنسان والآلة إشارات تحذير وتقرير تشخيص الأعطال إلى المشغل ، ويمكن للمشغل العثور بسرعة على
سبب الخطأ واستكشاف الأخطاء وإصلاحها في أقرب وقت ممكن من خلال عرض الخطأ.
★ إذا كانت الزجاجة مسدودة / ممتلئة في ناقل الهواء ، فيمكن ضبط وظيفة أشكال الإيقاف التلقائي للتغذية في البرنامج
من خلال الكشف الكهروضوئي.
★ إذا توقفت آلة ما بعد التعبئة (مثل آلة التعبئة ، آلة الملصقات ، إلخ) عن العمل لفترة طويلة ، فإن التسخين
يمكن ضبط المصباح بوظيفة تقليل درجة الحرارة تلقائيًا ، وتوفير استهلاك الكهرباء وتجنب الإفراط
الحرارة في أفران التسخين التشكيلية وحوامل التشكيل (يمكن ضبط درجة حرارة التسخين على شاشة اللمس)
★ الجزء الانتقالي بين آخر فرن تسخين مسبق التشكيل ونظام الدرجة المتغيرة مجهز بكهرباء كهروضوئية
جهاز الكشف والحماية.عندما لا يكون نقل التشكيل في مكانه ، ستتوقف آلة نفخ الزجاجة تلقائيًا ،
حماية فعالة لمكونات نظام الملعب المتغير.
★ تم تجهيز الأجزاء الرئيسية من الماكينة بنظام تشحيم أوتوماتيكي مركزي.
V. السلامة
تم تجهيز الأجزاء الترددية لآلة نفخ الزجاجة بأجهزة حماية وعلامات تحذير.
أنا.سلامة المشغلين
الآلة محاطة بالكامل بباب أمان مثالي وموثوق ومجهزة أيضًا بلوحة ألمنيوم مانعة للانزلاق على القاعدة
السطح ، والذي يمكن أن يضمن سلامة المشغلين إلى أقصى درجة.
ثانيا.سلامة الآلة
تم اعتماد تقنية الكشف عن النقاط المتعددة لضمان التشغيل الآمن لنظام تحديد المواقع ، نظام التثبيت
ونظام التمدد إلى أقصى درجة.
تستخدم هذه السلسلة على نطاق واسع لصنع زجاجة PET لمياه الشرب ، والمشروبات الغازية ، وتعبئة درجة حرارة متوسطة
اشرب حليب، زيت الطعام والمواد الغذائية والمواد الكيميائية اليومية ... إلخ.
المقياس التقني
| العناصر | وحدة | نموذج | |
| RiBo-8CR48-2L | |||
| مواصفات صب. | التشكيل الملعب | مم | 120 |
| بريفورم تدفئة الملعب | مم | 48 | |
| رقم كاف. | كاف. | 8 | |
| مواصفات الحاوية. | الحجم الأقصى للحاوية | إل | 2 |
| نطاق قطر العنق | مم | 38 | |
| ارتفاع ماكس | مم | 150 | |
| قطر ماكس | مم | 37.5 | |
| أقصى قطر للحاوية | مم | 114 | |
| أقصى ارتفاع للحاوية | مم | 320 | |
| المخرجات النظرية | bph | 14000 ~ 8800 | |
| مواصفات الطاقة. | القوة المصنفة | كيلوواط | 148 |
| استهلاك الطاقة | كيلوواط | 50 ~ 70 | |
| مواصفات الضاغط. | ضغط النفخ | الآلام والكروب الذهنية | 2.8 ~ 3.2 |
| استهلاك الهواء | م 3 / دقيقة | 10 | |
| مواصفات الماكينة الرئيسية. | بحجم | مم | 8192 × 3421 × 3300 |
| وزن | كلغ | 10200 | |
| ملاحظة: سيتم تحسين مواصفات التطوير التقني المستمر دون إشعار مسبق. | |||
| تصميمات خاصة تتوافق مع احتياجات العملاء. | |||
