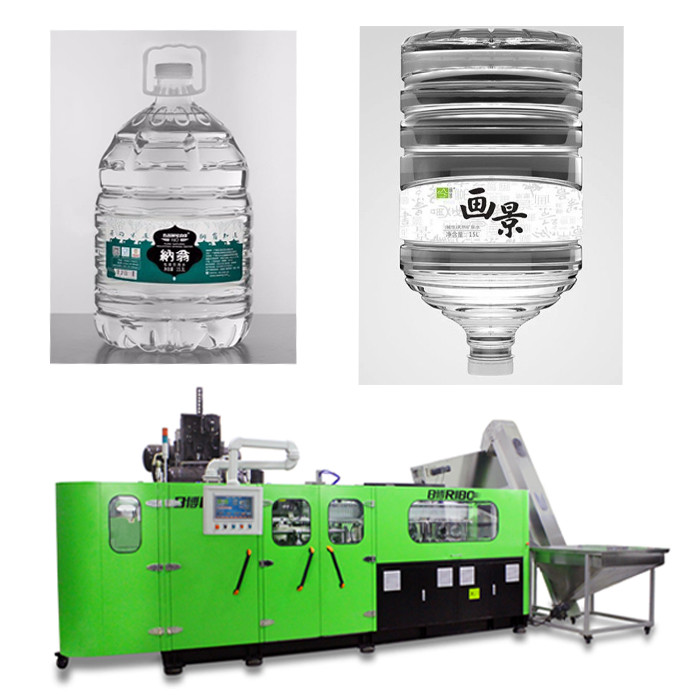

التحكم PLC 20 لتر آلة نفخ PET 4000BPH ~ 3200BPH إخراج

10L ~ 20L آلة نفخ الزجاجة البلاستيكية الأوتوماتيكية الكاملة للحيوانات الأليفة 20 لتر آلة نفخ PET

إدخال آلة سلسلة R.

I. الملخص

سلسلة R. لإن آلة نفخ الزجاجة PET الكهربائية الكاملة inear عبارة عن منفاخ PET أوتوماتيكي عالي السرعة تم تصميمه وتطويره باستخدام أحدث تقنيات نفخ الزجاجات في الوقت الحالي ، والتي يمكن وصف مزاياها بأنها سريعة ومستقرة وبسيطة وعامة الغرض وآمنة بيئيًا.إنها قابلة للتطبيق بشكل أساسي في حاويات PET للتشكيل بالنفخ للمياه ، المشروبات ، العصير ، إلخ. تنتج الآلة بوفرة بكفاءة عالية.تمت زيادة سعة كل تجويف إلى 1000 ~ 800 برميل في الساعة عندما يكون حجم الزجاجة مساويًا أو أقل من 10 لترات على التوالي ، والتي يمكن أن تلبي متطلبات العملاء الراقية.مجهزة بنظام التحميل التلقائي ، تعمل الماكينة تلقائيًا بشكل كامل مع أداء ثابت وسرعة عالية ، دون أي تدخل من المشغل أثناء العمليات بأكملها.وفقًا لذلك ، يمكن تقليل فرص التلوث بشكل واضح ، مما يضمن جودة المنتجات.

ثانيًا.تطوير التكنولوجيا

تطبيق نظام المؤازرة PLC:

تم اعتماد نظام تحكم الحركة Omron (نوع وحدة التكامل) ، باستخدام نظام PTO (وحدة تحديد المواقع المؤازرة) لتحديد المواقع بسرعة عالية ، وتقوم مستشعرات القرب بالبحث في موقع الهدف المداري ، وإرسال إشارات عالية السرعة إلى نظام المؤازرة.يتم الكشف عن موضع المسار عبر الإنترنت بواسطة المشفر الدوار عالي الدقة المدمج في محرك سيرفو ، وإرسال المعلومات مرة أخرى إلى نظام التحكم ، وأخيراً ، يتم تنفيذ تحديد المواقع بسرعة عالية بواسطة وحدة تحديد المواقع.

تطبيق محرك سيرفو

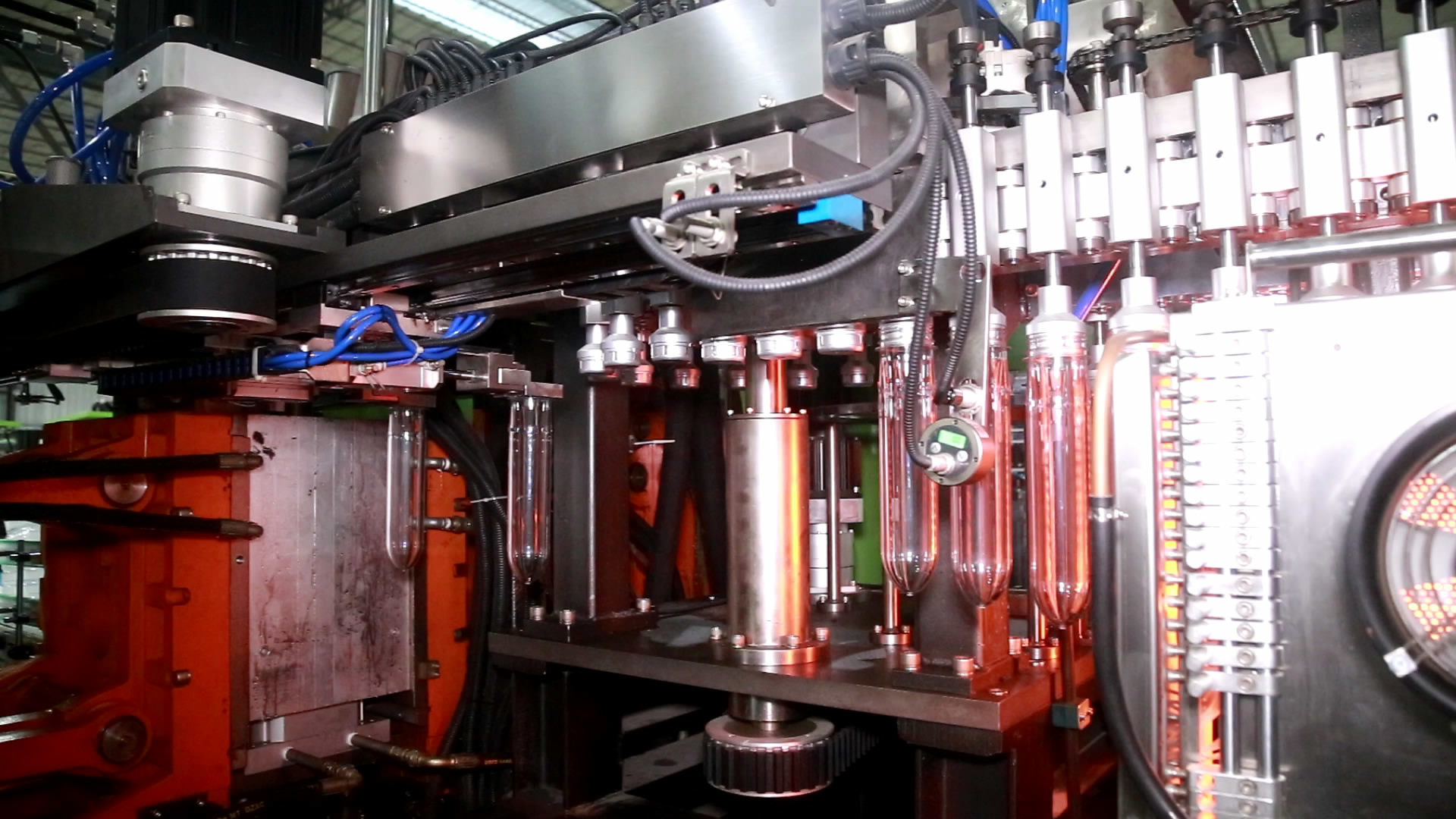

آلية حركة القالب: تم ​​اعتماد محرك سيرفو يربط صندوق التروس ، وتم اعتماد نظام النقل المتزامن لتحقيق الحركة الترددية لأعلى ولأسفل لآليتي المفصلتين على جانبي القالب المسحوبة بقضيب ربط على التوالي.بهذه الطريقة ، يتحرك لوحان القالب في المنتصف بشكل معاكس أو باتجاه بعضهما البعض ، وهو ما يُعرف عمومًا باسم فتح وإغلاق القالب.إن عجلة السحب التي يقودها محرك سيرفو تقوم بجولات في اتجاه عقارب الساعة بشكل مستمر ، مما يقلل من تأثير الطاقة والتآكل ، ويجعل تثبيت القالب أكثر سلاسة.كل جولة تؤدي إلى دورة كاملة من حركة ألواح القوالب ------ الفتح والإغلاق.يتم أيضًا تطبيق آلية قفل القالب فائقة الشحن بالهواء عالي الضغط والتي تعمل على تقوية التأثير بين ألواح القالب وتحمي القوالب بشكل فعال.إلى جانب ذلك ، فهو يساعد في تقليل رؤية خطوط الفصل على الزجاجات الجاهزة.تم تصميم آلية حركة القالب المدفوعة بمحرك سيرفو وإنشاءها بناءً على تحليل محاكاة هندسي صارم ، مما يضمن أن سلسلة حركات القالب بسيطة ودقيقة ومتسقة وسريعة ، مما يجعل وقت الدورة 0.2 ~ 0.4 ثانية.

آلية نقل حاملي التسخين بالتشكيل والتغذية: يتم تشغيل عجلة نجمة التغذية التشكيلية وآلية نقل حاملي التسخين المسبق بواسطة خطوة محرك نوع ربط الحزام المتزامن بمحرك سيرفو.بالنسبة لنظام التسخين الدوراني التشكيل ، يتم التحكم في حاملات التسخين المسبق بواسطة محرك متغير التردد ، وتشكيلات التشكيل (عنق التشكيل لأعلى) هي تسخين دوار بدون انقطاع بزاوية 360 درجة ، وملعب تسخين مسبق التشكيل 63 مم ، يتم تسخين المزيد من التشكيلات دون انقطاع في نفس المسافة ، مما يحسن الكفاءة وتوفير الطاقة فوق 40٪.يتم استخدام نفس المحرك المؤازر للعمل بشكل متزامن على مسار منزلق لتدوير وضع خطوة عالية السرعة لتبسيط الهيكل ، مما يجعل مسار الخطوة سريعًا ومستقرًا ، ويقصر وقت دورة الإنتاج ويحسن بشكل كبير من كفاءة الإنتاج.

آلية الخطوة المتغيرة: تم اعتماد محرك سيرفو هذا لتوصيل المسمار مباشرة ، حيث يدور المسمار بشكل دائري ، وتم تغيير درجة الصوت من 63.5 مم إلى 250 مم مباشرة ، مما يضمن سرعة عالية ومعالجة دقيقة للأداء بين الآليتين.

نظام نقل التشكيل مع القابض وآلية تغذية الزجاجة: تتغذى التشكيلات المسخنة في قالب النفخ وتغذي الزجاجات النهائية التي يتم دفعها بواسطة نفس المحرك المؤازر والحزام المتزامن ، مما يضمن السرعة العالية والدقة لهاتين الحركتين.

آلية التمدد (التمدد السفلي):يتم تشغيل قضبان التمدد بواسطة محرك مؤازر دفعة واحدة ، مما يضمن تزامن حركة القضبان ويسهل إجراء الضبط قبل الإنتاج.(بعد تبديل قالب النفخ ، يسهل تعديل ارتفاع قضبان التمدد ، ما عليك سوى إدخال البيانات على شاشة اللمس ، بدلاً من القيام بالتعديل يدويًا.)

تطبيق نظام التسخين الحراري

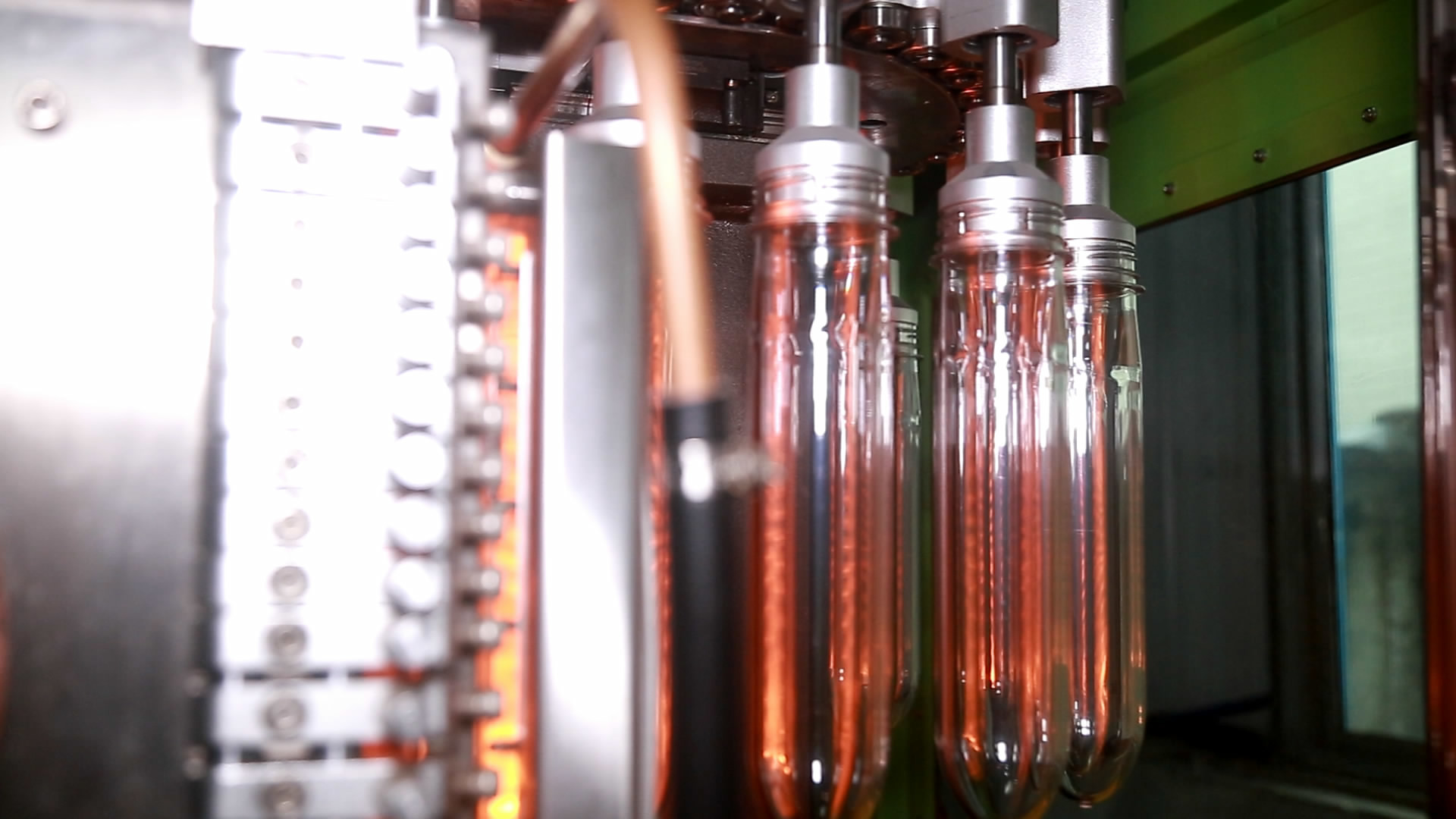

يتم استخدام نظام التحكم المعياري في فرن التسخين الفارغ للقارورة الحرارية ، والذي يستخدم مصابيح الأشعة تحت الحمراء والعاكس لتشكيل التسخين.بعد تحديد قيمة درجة الحرارة ، يمكن للجهاز ضبط جهد الخرج تلقائيًا وفقًا للمعدل دون أن يتأثر بتذبذب الجهد وتغير درجة الحرارة البيئية.في الوقت نفسه ، يتم تبريده أيضًا عن طريق تدوير الهواء المتحكم فيه بواسطة محول التردد ، والذي يمكن أن يضمن بشكل فعال درجة حرارة التسخين الداخلية ودرجة حرارة ثابتة لأفران التسخين ، ويجعل سطح كل شكل ودرجة حرارته الداخلية يسخن بشكل موحد.علاوة على ذلك ، فإن الزجاجة تدور 360 درجة في أفران التسخين ، بحيث يمكن تسخين كل جانب من جوانب التشكيل بالتساوي ، مما يحسن من إنتاج الزجاجة المنفوخة ونطاق التكيف مع التشكيلات ذات الجدران السميكة.

تطبيق منظم الجهد الكامل ذو الحلقة المغلقة في نظام التسخين المسبق:

يتم التحكم في درجة حرارة أفران التسخين بواسطة منظم الجهد الكامل ذو الحلقة المغلقة (مع التغذية المرتدة) والذي تم تطويره بشكل مستقل بواسطة شركة RiBo.تكتشف وحدة التحكم وتضبط جهد الخرج (القيمة المحددة) بتردد المسح 100 مرة في الثانية ، وذلك لتحقيق تأثير خرج الجهد المتساوي وحل مشكلة تأثير التسخين غير المستقر الناتج عن التقلب الحراري لعنصر التسخين (المصابيح ) بسبب تذبذب جهد التيار الكهربائي.بالإضافة إلى ذلك ، يتفاعل نظام التحكم في الحلقة المغلقة ويتعاون مع نظام التحكم في درجة الحرارة الثابتة لأفران التسخين الأصلية ، مما يحسن بشكل كبير تقلب درجة حرارة التسخين الناجم عن تغير درجة الحرارة البيئية.من خلال تطبيق التكنولوجيا المذكورة أعلاه في آلة نفخ الزجاجة ، فإن توحيد التسخين واستقرار كل شكل يميل إلى أن يكون متسقًا تمامًا ، مما يضمن أخيرًا استقرار وتوحيد تأثير نفخ الزجاجة لكل تجويف.لقد عملت وحدة الحلقة المغلقة على تحسين الأداء العام لمعدات نفخ الزجاجة.

تم تجهيز الماكينة بكشف درجة حرارة التشكيل في نهاية فرن التسخين الأخير ، إذا لم تصل درجة حرارة التشكيل إلى درجة حرارة النفخ ، فإن التشكيلات تدخل في قالب النفخ ولكن لا تهب ، مما يوفر الهواء.

المقياس التقني
