| مكان المنشأ: | قوانغدونغ ، الصين |
|---|---|
| اسم العلامة التجارية: | RiBo |
| رقم الموديل: | BLMS-4H1.5L |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | $50,000 USD |
| تفاصيل التغليف: | سيتم تعبئة الماكينة الرئيسية ونظام التغذية التشكيلية بواسطة لوح خشبي ، وقطع الغيار ، وسيتم تعبئة قال |
| وقت التسليم: | 60 ~ 90 يومًا |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 70 جهاز كمبيوتر شخصى / السنة |
| شرط: | جديد | توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، التثبيت الميداني ، التكليف والتدريب ، الدعم الفني للفيدي |
|---|---|---|---|
| الجهد االكهربى: | 380V / 3PH / 50HZ ، حسب الطلب | وزن: | 5.5 طن |
| ضمان: | 12 شهر | نوع ضربة صب: | تمتد ضربة صب ، آلة نفخ الزجاجة PET |
| البعد (L * W * H): | 4.28 * 2.22 * 3.2 م | تطبيق: | زجاجة PET للجوسي ، مشروبات الشاي ، مشروبات الحليب |
| سعة: | 2400bph | اسم المنتج: | آلة نفخ الزجاجة ذات الملء الساخن PET ، آلة صنع الزجاجات الأوتوماتيكية PET ، آلة تشكيل الزجاجات الأوت |
| الكلمات الدالة: | PET آلة نفخ الزجاجة الممتدة ، آلة نفخ القوالب ، آلة نفخ القوالب الأوتوماتيكية | نوع الجهاز: | توفير الطاقة بسرعة عالية ، وتمتد ، آلة نفخ الزجاجة PET |
| الملعب تجويف: | 114 مم | تشكيل درجة حرارة التسخين: | 114 مم |
| رقم كاف.: | 4 | حجم الحاوية القصوى: | 1.5 لتر |
| نطاق قطر العنق: | 18 ~ 38 ملم | قطر الزجاجة القصوى: | 96 مم |
| Max.botle ارتفاع: | 320 ملم | استهلاك الطاقة: | 48 ~ 55 كيلو واط |
| ضغط النفخ: | 2.6 ~ 3.2 ميجا باسكال | الاستهلاك الجوي: | 8M3 / دقيقة / 40 كجم |
| نطاق درجة حرارة القالب: | 130 ~ 160 درجة مئوية | استهلاك تحكم درجة حرارة العفن: | 10800 كيلو كالوري / ساعة |
| إبراز: | 2400BPH 4 تجويف ضربة صب الإله,4 تجويف ضربة صب الإله 2400BPH,2400BPH ضربة صب الإله |
||

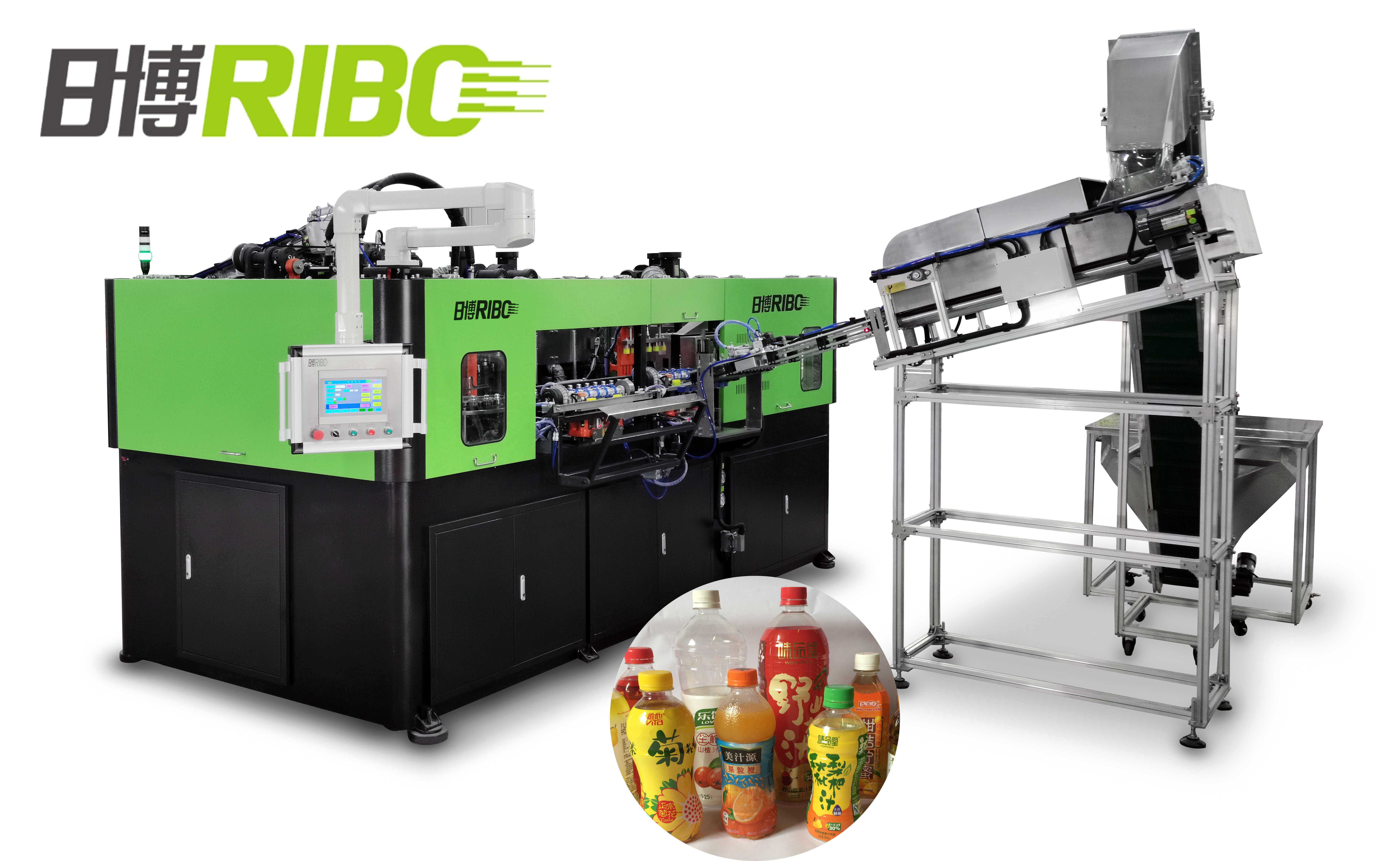

آليّة 4 تجويف 500 مل بلاستيكيّة ضربة صب آلة / PET زجاجة منفاخ / تهب زجاجة آلة لتعبئة الزجاجة الساخنةه
يتم تحميل أشكال الزجاجة في أفران التسخين تلقائيًا
تعتمد الآلة مع الهيكل العام للتصميم المقاوم للاهتزاز الفائق المعايير ، وستهتز حالة التشغيل عالية السرعة للآلة إلى الحد الأدنى.
بعد تشكيل الزجاجات في دورة النفخ ، يتم إزالتها وتستمر الدورة.ثم يتم تحميل الزجاجات الجاهزة مباشرة على ناقل للتعبئة أو يمكن تخزينها لاستخدامها لاحقًا.
نستخدم جميعًا مادة الفولاذ المقاوم للصدأ 304 أو مواد مستوى الطعام لضمان الجودة العالية لآلتنا.يتم استخدام نظام التحكم PLC وتستخدم الأجزاء الكهربائية علامات تجارية مشهورة مثل Yaskawa و Omron و Festo و Schneider وما إلى ذلك.
I. تطوير التكنولوجيا
أنا.ابتكار نظام قفل القالب
تم اعتماد محرك سيرفو لدفع حركة حامل القالب المكون من 4 قطع وتم تجهيز آلية قفل القالب فائقة الشحن بالضغط العالي.لقد تم تطوير آلية تثبيت وفتح القالب هذه بنجاح من قبل أنفسنا على مدى عشرات السنين من الممارسة والتي تعد الآن أكثر آليات التثبيت والفتح كفاءة المطبقة على آلات التشكيل بالنفخ الخطية المحلية.وقت دورة حركة القالب هو 0.4 ~ 0.5 ثانية فقط.وفي الوقت نفسه ، فإن الحركة بأكملها دقيقة ومستقرة وسريعة بينما تم إطفاء التأثير بين ألواح القالب ، والذي يمكن أن يحمي القوالب بشكل فعال ويقلل من رؤية خطوط الفصل على الزجاجات النهائية.
ثانيا.تطبيق نظام المؤازرة PLC
تم اعتماد نظام المؤازرة لإجراء تحديد المواقع الفوري ، والتقاط الموضع المستهدف للمدار مع اقتراب مفتاح الاستشعار الذي يرسل بعد ذلك إشارات سريعة إلى نظام المؤازرة PLC.ثم يكتشف المبرمج الدوار المصنع في المحرك المؤازر موقع المدار على الخط ثم يرسل المعلومات إلى نظام التحكم.وبالتالي ، سيتم إجراء التوجيه بواسطة PLC ووحدة تحديد المواقع.
ثالثا.تطبيق محرك سيرفو
آلية حركة القالب: تم اعتماد نظام النقل المتزامن لمخفض المحرك المؤازر لتحقيق الحركة الترددية لأعلى ولأسفل لآليتي المفصلتين على جانبي القالب بواسطة قضبان ربط على التوالي.بهذه الطريقة ، يتحرك لوحان القالب في المنتصف بشكل معاكس أو باتجاه بعضهما البعض ، وهو ما يُعرف عمومًا باسم فتح وإغلاق القالب.محرك السحب الذي يتم تشغيله بواسطة محرك سيرفو يجعل الجولات في اتجاه عقارب الساعة بشكل مستمر.كل جولة تؤدي إلى دورة كاملة من حركة ألواح القوالب ------ الفتح والإغلاق.يتم أيضًا تطبيق آلية قفل القالب فائقة الشحن بالهواء عالي الضغط والتي تعمل على تقوية التأثير بين ألواح القالب وتحمي القوالب بشكل فعال.إلى جانب ذلك ، فهو يساعد في تقليل رؤية خطوط الفصل على الزجاجات الجاهزة.تم تصميم آلية حركة القالب المدفوعة بمحرك سيرفو وإنشاءها بناءً على تحليل محاكاة هندسي صارم ، مما يضمن أن سلسلة حركات القالب بسيطة ودقيقة ومتسقة وسريعة ، مما يجعل وقت الدورة 0.3 ~ 0.5 ثانية.

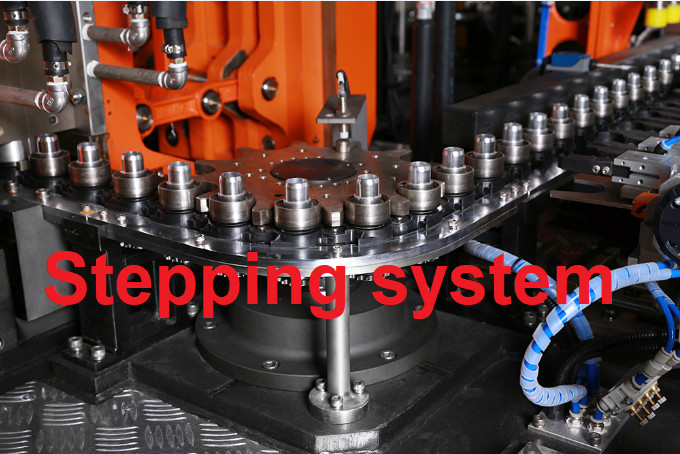

آلية التدرج: حركات النقل للتسخين المسبق والتوصيل والتغذية بالخارج كلها نتائج السرعة العالية المتزامنة والموضع الدقيق لمحرك مؤازر.وتحديد المواقع بدقة.(تم اعتماد محرك مؤازر لقيادة الظرف ، وتحرك الظرف بشكل دائري ، وتكتمل دورة التنقل. وهذا يعني أنه في هذه الأثناء ، يؤدي تحميل 6 قطع ، 6 قطع من أداء التسخين في قالب النفخ ، 6 قطع من الزجاجات النهائية التمرير عبر المدار سريع ومستقر مع وقت دورة أقل وكفاءة أعلى.
آلية التمدد: يتم تشغيل قضبان التمدد بواسطة محرك مؤازر دفعة واحدة ، مما يضمن تزامن حركة القضبان ويسهل إجراء الضبط قبل الإنتاج.
(بعد تبديل قالب النفخ ، يسهل تعديل ارتفاع قضبان التمدد ، ما عليك سوى إدخال البيانات على شاشة اللمس ، ولا حاجة لإجراء الضبط يدويًا.)
ⅳ.نظام تدفئة موفر للطاقة
يعمل التجميع المجاري لمسخن التشكيل على تقصير درجة التسخين بين التشكيلات ، مما يستفيد بشكل جيد من مساحة السخان والطاقة بكفاءة ، مما يقلل من استهلاك الطاقة ومساحة تثبيت الماكينة.يمكن التحكم في كل أنبوب مصباح في السخان بشكل فردي.علاوة على ذلك ، تم تجهيز السخانات بنظام تبريد الهواء المتداول المتحكم فيه بواسطة المحول والذي يمكن أن يحافظ على درجة حرارة ثابتة داخل السخان وتسخين التشكيلات المسبقة باستمرار ، مما يجعل معدل الأجزاء مرتفعًا جيدًا.بالإضافة إلى ذلك ، فإن السخان الحراري يعمل بشكل ممتاز في ظروف تتقلب فيها درجة الحرارة بشكل كبير (10 ℃ ~ 30 ℃).يتم تحديد موقع نظام التدرج بالتسخين بواسطة محرك مؤازر ، سريع ومستقر.
v. تطبيق نظام فك التشكيل التلقائي

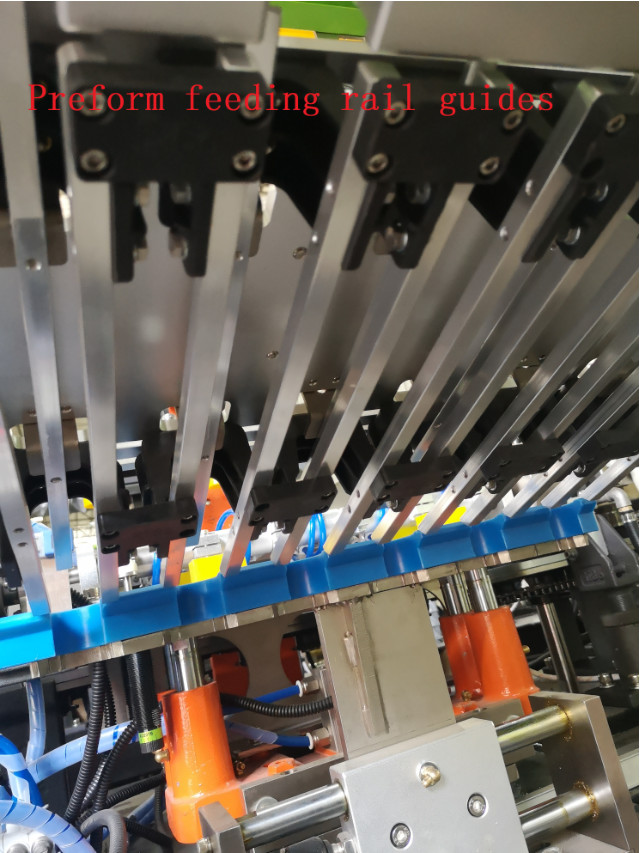

عندما يعمل نظام التفكيك التلقائي للتشكيل ، فإن المستشعرات الكهروضوئية في كل طريقة من شرائح التشكيل ستصدر أوامر بمحرك تحميل التشكيل وتوزيع الأسطوانة للتأكد من أن التشكيلات تنتشر بالتساوي في كل طريقة شريحة.سيؤدي عدم وجود التشكيلات إلى إطلاق تنبيه إلى القادوس لطلب تسليم المزيد من التشكيلات ، مما يضمن تشغيل العمليات بأكملها بسلاسة دون توقف.
ثانيًا.الأداء والمزايا
أنا.واجهة الإنسان والآلة سهلة التشغيل.كل شيء محوسب ، بما في ذلك تعديل درجة الحرارة وتوزيع التشكيل.
ثانيا.يتم تشغيل كل من تفكيك التشكيل ، والتحميل ، والتعامل مع الزجاجة والطلب بواسطة مناور من الفولاذ المقاوم للصدأ تلقائيًا دون حدوث تلوث ثانٍ.
ثالثا.يمكن لنظام مياه التبريد المتداول حماية عنق الزجاجة من التشوه عند تسخين التشكيل.
4- يعتمد السخان الحراري المتجانس على الانعكاس التلقائي ونظام تعديل الحلقة المغلقة التي تزودها بالطاقة باستمرار بالتناسب ، ولا تتأثر بتذبذب الجهد.سلسلة النقل قصيرة النغمة ومحاطة التكتيك ، مما يساعد على تحقيق تسخين بطيء واستهلاك منخفض للطاقة.نتيجة لذلك ، يمكن تسخين التشكيل بالتساوي ويسهل النفخ.
رابعا.يتيح التثبيت الموضعي للقوالب إمكانية تغيير القوالب بسهولة في غضون ساعة واحدة.
v. جميع الأجزاء المهمة التي نستخدمها للآلات ، مثل المكونات الكهربائية والهيدروليكية والهوائية ، والمحرك المؤازر ، وما إلى ذلك ، هي أجزاء ذات علامات تجارية مشهورة مستوردة من اليابان والولايات المتحدة الأمريكية وأوروبا ، مما يضمن الاستقرار والعمر الطويل لمعداتنا.
ثالثا.سهولة الصيانة
نظرًا لأن الجهاز متصل بوحدة التحكم المنطقية القابلة للبرمجة (PLC) عبر كبلات اتصال معينة ، يمكن للمستخدم إدارة جميع إجراءات الجهاز من خلال PLC ، والتي سترسل إشارات تحذير وتقرير تشخيص المشكلة إلى المشغلين عندما يكون هناك خطأ ما مع الجهاز.وفقًا لذلك ، يمكن للمشغلين بسهولة اكتشاف الأسباب التي تؤدي إلى المشكلات من خلال المؤشرات الموضحة وحلها بسرعة.
رابعا.أمان
تم تجهيز BLMS-9000 بأجهزة الحماية الميكانيكية والكهربائية التالية من أجل ضمان سلامة المشغلين والتشغيل المستقر الدائم للآلة.
أنا.سلامة المشغلين
الآلة مغلقة تمامًا بباب أمان موثوق ومثالي ومجهزة أيضًا بلوحة ألمنيوم مانعة للانزلاق على السطح الرئيسي ، والتي يمكن أن تضمن سلامة المشغل إلى أقصى درجة.
ثانيا.سلامة الآلة
تم اعتماد تقنية الكشف عن النقاط المتعددة لضمان التشغيل الآمن لنظام تحديد المواقع ونظام التثبيت ونظام التمدد إلى أقصى درجة.
المقياس التقني
| العنصر | وحدة | مولدل | |
| BLMS-4H1.5L | |||
| مواصفات صب. | التشكيل الملعب | مم | 114 |
| بريفورم تدفئة الملعب | مم | 114 | |
| رقم كاف. | كاف. | 4 | |
| مواصفات الحاوية. | الحجم الأقصى للحاوية | إل | 1.5 |
| نطاق قطر العنق | مم | 18-38 | |
| أقصى قطر للحاوية | مم | 96 | |
| أقصى ارتفاع للحاوية | مم | 320 | |
| المخرجات النظرية | بف | 2400 | |
| مواصفات الطاقة. | القوة المصنفة | كيلوواط | 88 |
| استهلاك الطاقة | كيلوواط | 48 ~ 55 | |
| مواصفات الضاغط. | ضغط النفخ | الآلام والكروب الذهنية | 2.6 ~ 3.2 |
| استهلاك الهواء | م³ / دقيقة | 8 | |
| متحكم في درجة حرارة القالب | درجة حرارة | درجة مئوية | 130-160 |
| استهلاك | كيلو كالوري / ساعة | 10800 | |
| مواصفات الماكينة الرئيسية. | بحجم | مم | 4280 * 2200 * 2500 |
| وزن | كلغ | 5500 | |
| ملاحظة: سيتم تحسين مواصفات التطوير التقني المستمر دون إشعار مسبق. | |||
| تصميمات خاصة تتوافق مع احتياجات العملاء. | |||
