| مكان المنشأ: | قوانغتشو، الصين |
|---|---|
| اسم العلامة التجارية: | RiBo |
| رقم الموديل: | RiBo-6CR1.5L |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | سيتم تعبئة الماكينة الرئيسية ونظام التغذية التشكيلية بواسطة لوح خشبي ، وقطع الغيار ، وسيتم تعبئة قال |
| وقت التسليم: | 120 يوم |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 70 مجموعة / سنة |
| معالجة البلاستيك: | حيوان اليف | تطبيق: | زجاجة ، زجاجة مشروبات / زجاجة زيت / زجاجة شامبو |
|---|---|---|---|
| مكان المنشأ: | قوانغدونغ ، الصين | صمام الضغط العالي: | باركر ، الولايات المتحدة الأمريكية |
| PLC العلامة التجارية: | أومرون ، اليابان | اسطوانة دوارة: | فيستو ، ألمانيا |
| ضمان: | 1 سنة ، سنة ، 12 شهر | توفير خدمة ما بعد البيع: | يتوفر المهندسون لخدمة الآلات في الخارج ، والدعم عبر الإنترنت ، وخدمة الصيانة والإصلاح الميدانية ، وا |
| نوع ماكيتينج: | منتج رائج | تقرير اختبار الجهاز: | قدمت |
| الصناعات المعمول بها: | مصنع الاغذية والمشروبات | شرط: | جديد |
| تلقائي: | نعم | تجويف: | 6 تجويف |
| اللون: | أخضر وأسود | استعمال: | صنع زجاجة PET ، زجاجة ماء |
| الملعب تجويف: | 105 ملم | تشكيل درجة حرارة التسخين: | 38 مم |
| حجم الحاوية القصوى: | 1500 مل | نطاق قطر العنق: | 18 ~ 30 ملم |
| قطر الحاوية الأقصى: | 97 ملم | أقصى ارتفاع للحاوية: | 325 مم |
| انتاج |: | 15000 ~ 9000 بف | القوة المصنفة: | 110 كيلو واط |
| استهلاك الطاقة: | 40 ~ 56 كيلو واط | ضغط النفخ: | 2.5 ~ 3.2 ميجا باسكال |
| تستهلك الهواء: | 8M3 / دقيقة / 40 كجم | مواصفات الجهاز كله.: | 6843 * 3312 * 3250 مم |
| وزن: | 7500 كجم | كلمة رئيسية: | آلة نفخ الزجاجة ، آلة صنع الزجاجات البلاستيكية |
| تسليط الضوء: | آلة نفخ الزجاجة البلاستيكية 110KW,آلة نفخ الزجاجة البلاستيكية 6 تجويف,آلة نفخ البلاستيك 110KW |
||
انخفاض تكلفة الإنتاج توفير الطاقة زجاجة PET زجاجة ضربة صب آلة لزجاجة المياه / زجاجة مشروبات الطاقة
تستخدم هذه السلسلة على نطاق واسع لصنع زجاجة PET لمياه الشرب ، والمشروبات الغازية الغازية ، وشراب التعبئة بدرجة حرارة متوسطة ، والحليب ، وزيت الطعام ، والطعام ، والمواد الكيميائية اليومية ... إلخ.
إدخال آلة سلسلة R.
I. الملخص

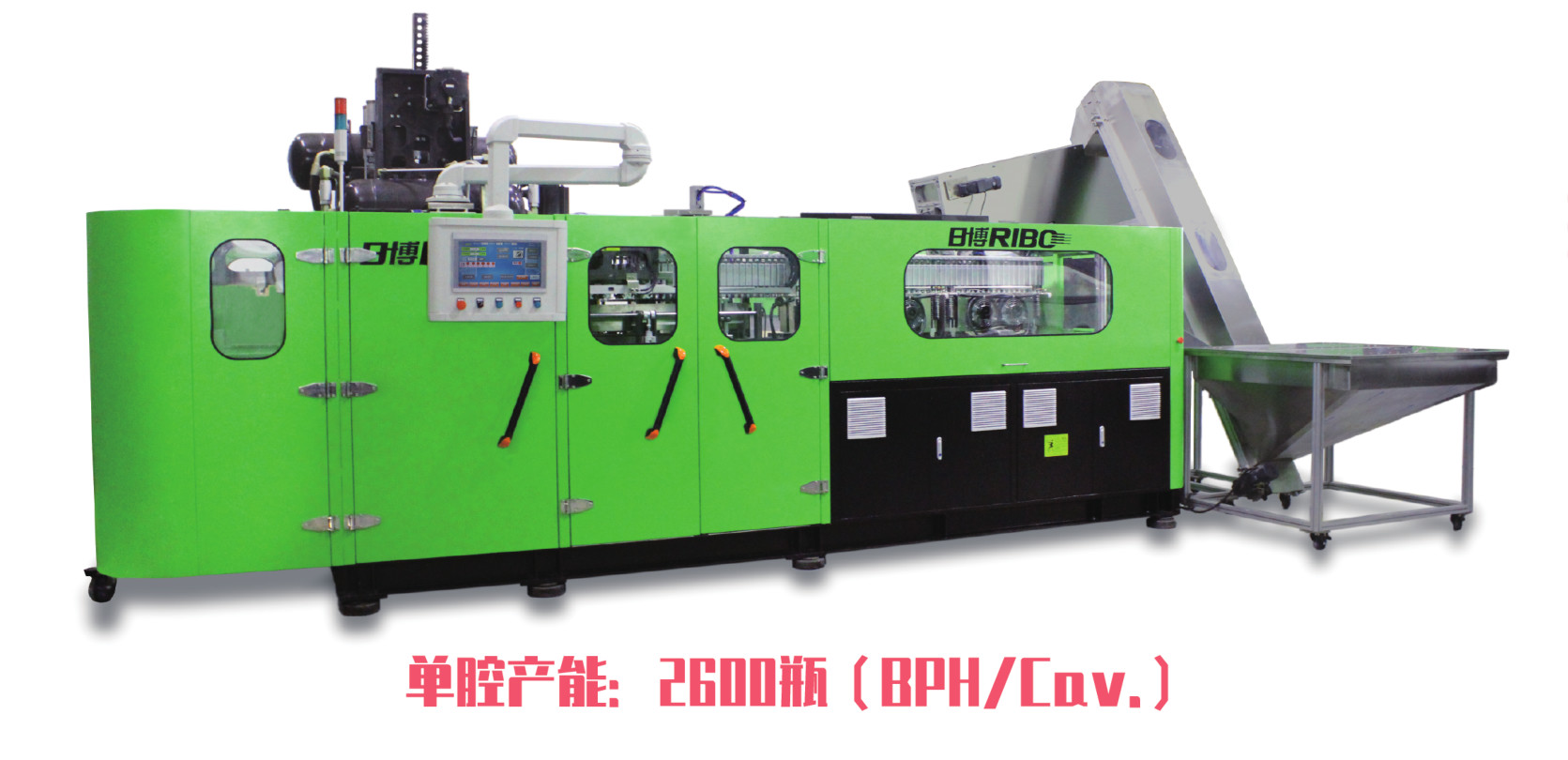

سلسلة R.آلة نفخ الزجاجة الكهربائية الكاملة الخطية عبارة عن منفاخ PET أوتوماتيكي عالي السرعة تم تصميمه وتطويره باستخدام أحدث تقنيات نفخ الزجاجات في الوقت الحالي ، والتي يمكن وصف مزاياها بأنها سريعة ومستقرة وبسيطة وعامة الغرض وآمنة بيئيًا.إنها قابلة للتطبيق بشكل أساسي في حاويات PET للتشكيل بالنفخ للمياه ، المشروبات ، العصير ، إلخ. تنتج الآلة بوفرة بكفاءة عالية.تمت زيادة قدرة كل تجويف إلى2600 برميل في الساعةعندما يكون حجم الزجاجة يساوي أو أقل من 0.55 لتر على التوالي ، والذي يمكن أن يلبي متطلبات العملاء الراقية.مجهزة بنظام التحميل التلقائي ، تعمل الماكينة تلقائيًا بشكل كامل مع أداء ثابت وسرعة عالية ، دون أي تدخل من المشغل أثناء العمليات بأكملها.وفقًا لذلك ، يمكن تقليل فرص التلوث بشكل واضح ، مما يضمن جودة المنتجات.
ثانيًا.تطوير التكنولوجيا
تطبيق نظام المؤازرة PLC:
تم اعتماد نظام تحكم الحركة Omron (نوع وحدة التكامل) ، باستخدام نظام PTO (وحدة تحديد المواقع المؤازرة) لتحديد المواقع بسرعة عالية ، وتقوم مستشعرات القرب بالبحث في موقع الهدف المداري ، وإرسال إشارات عالية السرعة إلى نظام المؤازرة.يتم الكشف عن موضع المسار عبر الإنترنت بواسطة المشفر الدوار عالي الدقة المدمج في محرك سيرفو ، وإرسال المعلومات مرة أخرى إلى نظام التحكم ، وأخيراً ، يتم تنفيذ تحديد المواقع بسرعة عالية بواسطة وحدة تحديد المواقع.

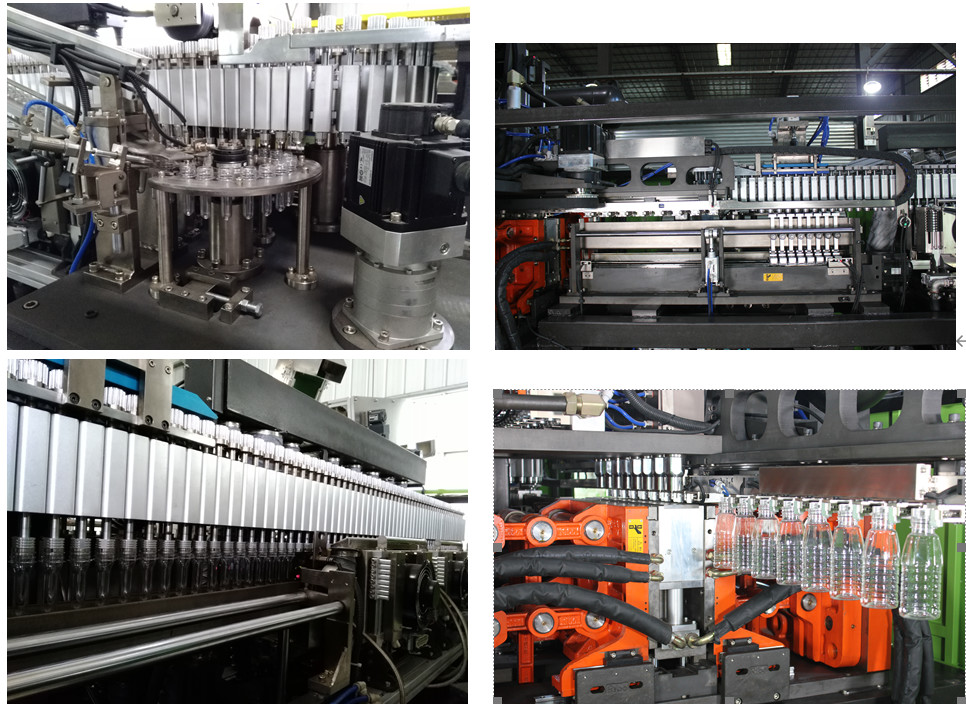

تطبيق محرك سيرفو
آلية حركة القالب:تم اعتماد المحرك المؤازر الذي يربط صندوق التروس ، وتم اعتماد نظام النقل المتزامن لتحقيق الحركة الترددية لأعلى ولأسفل لآليتي المفصلتين على جانبي القالب بواسطة قضبان ربط على التوالي.بهذه الطريقة ، يتحرك لوحان القالب في المنتصف بشكل معاكس أو باتجاه بعضهما البعض ، وهو ما يُعرف عمومًا باسم فتح وإغلاق القالب.إن عجلة السحب التي يقودها محرك سيرفو تقوم بجولات في اتجاه عقارب الساعة بشكل مستمر ، مما يقلل من تأثير الطاقة والتآكل ، ويجعل تثبيت القالب أكثر سلاسة.كل جولة تؤدي إلى دورة كاملة من حركة ألواح القوالب ------ الفتح والإغلاق.يتم أيضًا تطبيق آلية قفل القالب فائقة الشحن بالهواء عالي الضغط والتي تعمل على تقوية التأثير بين ألواح القالب وتحمي القوالب بشكل فعال.إلى جانب ذلك ، فهو يساعد في تقليل رؤية خطوط الفصل على الزجاجات الجاهزة.تم تصميم آلية حركة القالب المدفوعة بمحرك سيرفو وإنشاءها بناءً على تحليل محاكاة هندسي صارم ، مما يضمن أن سلسلة حركات القالب بسيطة ودقيقة ومتسقة وسريعة ، مما يجعل وقت الدورة 0.2 ~ 0.4 ثانية.
★يتم اختيار 8 قطع من الحزات الدليلية فائقة الصلابة لحمل صفيحتين متحركتين (يستخدم موردو آلة نفخ الزجاجة الآخرون 4 قطع فقط)يتقاسم القالب المتحرك وزن الموجي التوجيهي الأحادي الجانب والجانب الواحد ، والذي يمثل نصف قوة الموجهات الإرشادية الخاصة بالمصنعين الآخرين.ويتم تثبيت قضبان التوجيه على بعضهما البعض ، وأكثر مقاومة للتآكل ، وتحديد المواقع بدقة أكبر.يزن القالب المتحرك حوالي 350 كجم ، ويمكن دفعه بيد واحدة دون قوة خارجية (تكون كفاءة حركة الجهاز أعلى) ، كما يتحرك محرك سيرفو ومخفض في عملية فتح وإغلاق القالب للمعدات دائمًا في نفس الاتجاه (المصنعون المحليون الآخرون يمرون من خلال الدوران الأمامي والعكسي لتحقيق فتح وإغلاق القالب) ، لضمان عمر خدمة محرك سيرفو ومخفض السرعة.
آلية نقل حاملي التسخين بالتشكيل والتغذية:يتم تشغيل عجلة نجمة التغذية التشكيلية وآلية نقل حاملي التسخين المسبق بواسطة خطوة محرك نوع ربط الحزام المتزامن بمحرك سيرفو.بالنسبة لنظام التسخين الدوراني التشكيل ، يتم التحكم في حاملات التسخين المسبق بواسطة محرك متغير التردد ، وتشكيلات التشكيل (عنق التشكيل لأعلى) هي تسخين دوار بدون انقطاع بزاوية 360 درجة ، وملعب تسخين مسبق التشكيل 48 مم ، ويتم تسخين المزيد من التشكيلات دون انقطاع في نفس المسافة ، مما يحسن الكفاءة وتوفير الطاقة فوق 40٪.يتم استخدام نفس المحرك المؤازر للعمل بشكل متزامن على مسار منزلق لتدوير وضع خطوة عالية السرعة لتبسيط الهيكل ، مما يجعل مسار الخطوة سريعًا ومستقرًا ، ويقصر وقت دورة الإنتاج ويحسن بشكل كبير من كفاءة الإنتاج.
الأداء بعد آلية درجة الحرارة الساخنة / المتغيرة: تم اعتماد محرك سيرفو هذا لتوصيل المسمار مباشرة ، وتدور المسمار ، وتم تغيير درجة الصوت من 38 مم إلى 105 مم مباشرة ، وتم تغيير الهيكل لضمان سرعة عالية ومعالجة دقيقة للأداء بين الآليتين.
★في الجزء المتغير ، تم اعتماد بحث وتطوير مستقل تمامًا لفصل برغي السبائك الفائقة الصلابة ، يمكن أن تصل صلابة روكويل 2 مم إلى 68 درجة أو أكثر ، ودرجة اللولب الملساء ، ودرجة مقاومة التآكل في الصناعة رائدة تمامًا ، وعمر خدمة التصميم يمكن أن تصل إلى أكثر من 15 عامًا.
نظام نقل التشكيل مع القابض وآلية تغذية الزجاجة: يتم تسليم التشكيلات المسخنة في قالب النفخ وتغذية الزجاجات النهائية التي يتم تشغيلها بواسطة نفس محرك سيرفو والحزام المتزامن ، لضمان السرعة العالية والدقة لهاتين الحركتين.
آلية التمدد (تمتد لأسفل): يتم تشغيل قضبان التمدد بواسطة محرك مؤازر دفعة واحدة ، مما يضمن تزامن حركة القضبان ويسهل إجراء الضبط قبل الإنتاج. (بعد تبديل قالب النفخ ، يسهل تعديل ارتفاع قضبان التمدد ، ما عليك سوى إدخال البيانات على شاشة اللمس ، بدلاً من القيام بالتعديل يدويًا.)
تطبيق نظام التسخين الحراري
يتم استخدام نظام التحكم المعياري في فرن التسخين الفارغ للقارورة الحرارية ، والذي يستخدم مصابيح الأشعة تحت الحمراء والعاكس لتشكيل التسخين.بعد تحديد قيمة درجة الحرارة ، يمكن للجهاز ضبط جهد الخرج تلقائيًا وفقًا للمعدل دون أن يتأثر بتذبذب الجهد وتغير درجة الحرارة البيئية.في الوقت نفسه ، يتم تبريده أيضًا عن طريق تدوير الهواء المتحكم فيه بواسطة محول التردد ، والذي يمكن أن يضمن بشكل فعال درجة حرارة التسخين الداخلية ودرجة حرارة ثابتة لأفران التسخين ، ويجعل سطح كل شكل ودرجة حرارته الداخلية يسخن بشكل موحد.علاوة على ذلك ، فإن الزجاجة تدور 360 درجة في أفران التسخين ، بحيث يمكن تسخين كل جانب من جوانب التشكيل بالتساوي ، مما يحسن من إنتاج الزجاجة المنفوخة ونطاق التكيف مع التشكيلات ذات الجدران السميكة.
تطبيق منظم الجهد الكامل ذو الحلقة المغلقة في نظام التسخين المسبق:
يتم التحكم في درجة حرارة أفران التسخين بواسطة منظم الجهد الكامل ذو الحلقة المغلقة (مع التغذية المرتدة) والذي تم تطويره بشكل مستقل بواسطة شركة RiBo.تكتشف وحدة التحكم وتضبط جهد الخرج (القيمة المحددة) بتردد المسح 100 مرة في الثانية ، وذلك لتحقيق تأثير خرج الجهد المتساوي وحل مشكلة تأثير التسخين غير المستقر الناتج عن التقلب الحراري لعنصر التسخين (المصابيح ) بسبب تذبذب جهد التيار الكهربائي.بالإضافة إلى ذلك ، يتفاعل نظام التحكم في الحلقة المغلقة ويتعاون مع نظام التحكم في درجة الحرارة الثابتة لأفران التسخين الأصلية ، مما يحسن بشكل كبير تقلب درجة حرارة التسخين الناجم عن تغير درجة الحرارة البيئية.من خلال تطبيق التكنولوجيا المذكورة أعلاه في آلة نفخ الزجاجة ، فإن توحيد التسخين واستقرار كل شكل يميل إلى أن يكون متسقًا تمامًا ، مما يضمن أخيرًا استقرار وتوحيد تأثير نفخ الزجاجة لكل تجويف.لقد عملت وحدة الحلقة المغلقة على تحسين الأداء العام لمعدات نفخ الزجاجة.
تم تجهيز الماكينة بكشف درجة حرارة التشكيل في نهاية فرن التسخين الأخير ، إذا لم تصل درجة حرارة التشكيل إلى درجة حرارة النفخ ، فإن التشكيلات تدخل في قالب النفخ ولكن لا تهب ، مما يوفر الهواء.
ثالثا.الأداء والمزايا
· واجهة الإنسان والآلة سهلة التشغيل.كل شيء محوسب ، بما في ذلك تعديل درجة الحرارة وتوزيع التشكيل.
ii. لوحة عملية متحركة مستقلة ، تجعل العملية أكثر ملاءمة ومرونة.
ثالثًا ، يتم تشغيل جميع عمليات فك الشفرات والتحميل ومناولة الزجاجات وطلبها بواسطة مناور من الفولاذ المقاوم للصدأ تلقائيًا دون حدوث تلوث ثانٍ.
iv. أثناء عملية نظام تغذية الجنين الأوتوماتيكي ، تحتوي كل قناة تشكيل على كشف كهروضوئي ، وتتحكم في عمل المحرك العلوي وأسطوانة الفصل ، وتضمن التوزيع المنتظم للتشكيل في كل قناة جنينية ، ولها وظيفة الإنذار النقص المادي.
v. نظام تبريد المياه الدائر بالإضافة إلى المروحة مع المحول المتحكم فيه يمكن أن يحمي عنق الزجاجة من التشوه عند تسخين التشكيل.
السادس.يعتمد السخان الحراري المتجانس على الانعكاس التلقائي ونظام تعديل الحلقة المغلقة والذي يتم توفير الطاقة باستمرار بشكل متناسب ، ولا يتأثر بتذبذب الجهد.سلسلة النقل قصيرة النغمة ومحاطة التكتيك ، مما يساعد على تحقيق تسخين بطيء واستهلاك منخفض للطاقة.نتيجة لذلك ، يمكن تسخين التشكيل بالتساوي ويسهل النفخ.
السابع.يتيح التثبيت الموضعي للقوالب إمكانية تغيير القوالب بسهولة في غضون ساعة واحدة ، ولا يحتاج المشغل إلا للوقوف على الأرض حتى يتمكن من إنهاء هذه المهمة ، ولا حاجة للوقوف على إطار الماكينة ، وسلامة الشخص أعلى من ذلك بكثير.
ثامنا.جميع الأجزاء المهمة التي نستخدمها للآلات ، مثل المكونات الكهربائية والهوائية والمحرك المؤازر وما إلى ذلك ، هي أجزاء ذات علامات تجارية مشهورة مستوردة من اليابان والولايات المتحدة الأمريكية وأوروبا ، مما يضمن الاستقرار والعمر الطويل لمعداتنا.
تاسعا: تم تجهيز صمام النفخ بالضغط العالي بجهاز التحويل إلى هواء منخفض الضغط ، والذي يمكن أن يضمن التحويل الطبيعي دون ضغط هواء منخفض.الآلة مجهزة بجهاز استرداد الهواء بالضغط العالي ، في عملية إنتاج نفخ الزجاجة ، يمكن استرداد هواء الضغط العالي واستخدامه في الأسطوانات / النفخ المسبق.
رابعا.سهولة الصيانة
يتم توصيل نظام التحكم المؤازر Omron (وحدة التحكم في الحركة ، المعياري) بالجهاز عبر كبلات اتصال معينة ، ويمكن للمستخدم إدارة جميع إجراءات الجهاز من خلال وحدة التحكم في الحركة.بمجرد حدوث عطل في الماكينة ، ستوفر واجهة الإنسان والآلة إشارات تحذير وتقرير تشخيص الأعطال إلى المشغل ، ويمكن للمشغل العثور بسرعة على سبب الخطأ واستكشاف الأخطاء وإصلاحها في أسرع وقت ممكن من خلال شاشة عرض الخطأ.
★ إذا كانت الزجاجة مسدودة / ممتلئة في ناقل الهواء ، فيمكن ضبط وظيفة أشكال توقف التغذية التلقائية في البرنامج من خلال الكشف الكهروضوئي.
★ إذا توقف الجهاز بعد النفخ عن العمل لفترة طويلة جدًا ، فيمكن ضبط مصباح التسخين بوظيفة تقليل درجة الحرارة تلقائيًا ، وتوفير استهلاك الكهرباء وتجنب درجة الحرارة الزائدة في مقعد التسخين (يتم ضبط درجة الحرارة على شاشة تعمل باللمس).
V. السلامة
تم تجهيز الأجزاء الترددية لآلة نفخ الزجاجة بأجهزة حماية وعلامات تحذير.
أنا.سلامة المشغلين
الآلة مغلقة تمامًا بباب أمان موثوق ومثالي ومجهزة أيضًا بلوحة ألمنيوم مانعة للانزلاق على السطح الرئيسي ، والتي يمكن أن تضمن سلامة المشغل إلى أقصى درجة.
ثانيا.سلامة الآلة
تم اعتماد تقنية الكشف عن النقاط المتعددة لضمان التشغيل الآمن لنظام تحديد المواقع ونظام التثبيت ونظام التمدد إلى أقصى درجة.
المقياس التقني
| العناصر | وحدة | نموذج | |
| RiBo-6CR1.5L | |||
| مواصفات صب. | التشكيل الملعب | مم | 105 |
| بريفورم تدفئة الملعب | مم | 38 | |
| رقم كاف. | كاف. | 6 | |
| مواصفات الحاوية. | الحجم الأقصى للحاوية | إل | 1.5 |
| نطاق قطر العنق | مم | 18 ~ 30 | |
| أقصى قطر للحاوية | مم | 97 | |
| أقصى ارتفاع للحاوية | مم | 325 | |
| المخرجات النظرية | bph | من 15000 إلى 9000 | |
| مواصفات الطاقة. | القوة المصنفة | كيلوواط | 123 |
| استهلاك الطاقة | كيلوواط | 40 ~ 56 | |
| مواصفات الضاغط. | ضغط النفخ | الآلام والكروب الذهنية | 2.5 ~ 3.2 |
| استهلاك الهواء | م 3 / دقيقة | 6 ~ 8 | |
| مواصفات الماكينة الرئيسية. | بحجم | مم | 6843 × 3312 × 3250 |
| وزن | كلغ | 7500 | |
| * نظرًا لمواصفات التطوير التقني المستمر ، سيتم تحسينها دون إشعار مسبق. | |||
| * تصميمات خاصة تتوافق مع احتياجات العملاء. | |||
